51單片機呼吸燈程序
設計是基于單片機的原理與接口設計，采用單片機I/O口，加以C語言編程實現LED漸亮再漸暗類似人的呼吸一樣的效果。
關 鍵 詞
AT89C51，PWM（脈寬調制）
一、設計要求：
呼吸燈就是讓LED燈的閃爍像呼吸一樣，時呼時吸，時亮時暗，利用LED的余輝和人眼的暫留效應，看上去和人的呼吸一樣。
二、設計原理：
用C語言編程實現PWM（脈寬調制）輸出驅動LED，逐漸增加PWM的占空比從而實現LED模擬呼吸的過程，即漸亮再漸暗再漸亮再漸暗……如此往復，再利用LED的余輝和人眼的暫留效應，看上去就和人的呼吸一樣。
三、整體方案設計
8個LED按照順序逐個實現呼吸效果。加以其他閃爍花樣增加更炫彩的效果。
四、實驗元件及器材
（1）元件： LED（發光二極管） 8個
1KΩ電阻 8個
1nf電容 2個
晶振 1個
AT89C51芯片 1個
（2）器件：Atmega128開發板 1塊
計算機 1臺
五、硬件原理

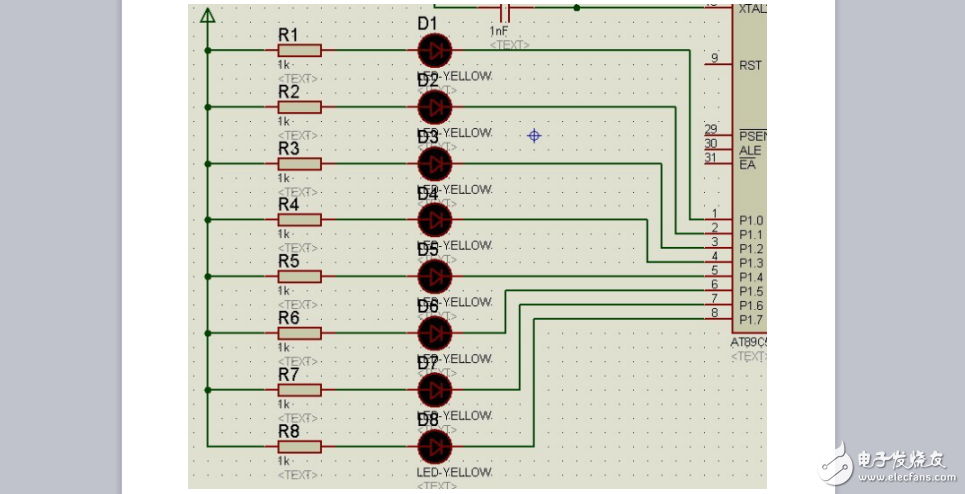

（1）主電路：8個LED分別連接AT89C51的P1口，使用共陽方式，并加以1kΩ的電阻接入電源。

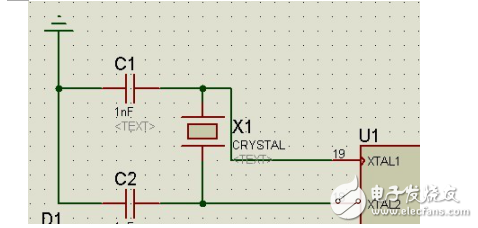

2）時鐘電路：外部時鐘方式是使用外部振蕩脈沖信號。
