不得不看之proteus的詳細教程
在第2章我們學習了Proteus ISIS的電路原理圖設計，熟悉了各種元件的拾取和各種繪圖工具的使用。在這一章里，我們對已經設計好的電路圖進行仿真，以檢查設計結果的正確性。Proteus ISIS軟件提供了許多種類的虛擬仿真工具，給電路設計和分析帶來了極大的方便。
Proteus ISIS的VSM（Virtual Simulation Mode，虛擬仿真模式），包括交互式動態仿真和基于圖表的靜態仿真。前者用于即時觀看電路的仿真結果，仿真結果在仿真運行結束后即消失；后者的仿真結果可隨時刷新，以圖表的形式保留在圖中，可供以后分析或隨圖紙一起打印輸出。
下面我們結合電路分析實例，對Proteus VSM下的虛擬仿真儀器和工具逐一介紹。

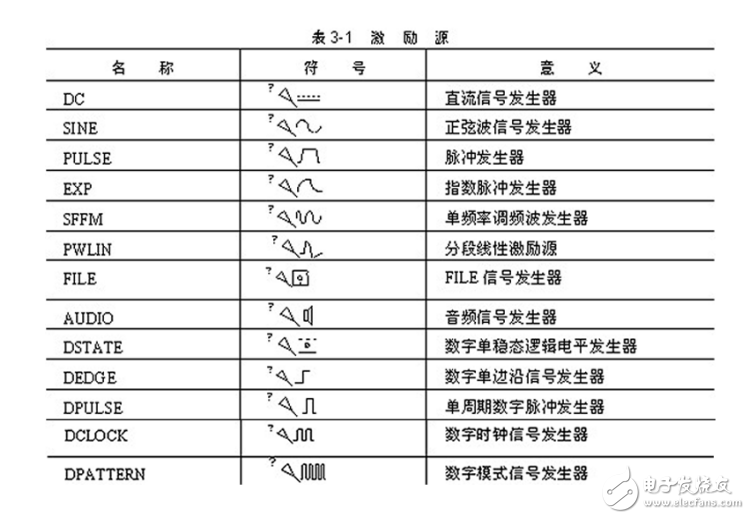

激勵源為電路提供輸入信號。Proteus ISIS 為用戶提供了如表3-1所示的各種類型的激勵源，允許對其參數進行設置
