在本設計中介紹了聲光控路燈控制器的組成、性能，適用范圍及工作原理，給出各電路原理圖及元件參數選擇，節電效果十分明顯，同時也大大減少了維修量、節約了資金，使用效果良好。白天光照好，不管過路者發出多大聲音，都不會是燈泡發亮。夜晚光暗，電路的拾音器只要檢測到有碎發聲響，就會自動亮為行人照明，過幾分鐘后又自動熄滅，節能節點。

　　工作原理 白天由于光控電路的工作狀態，聲控電路不起作用。晚上由于光控電路的工作狀態的改變，聲控電路進入工作狀態。當有行人的走動或其它聲響發出后，聲控電路將聲音信號轉換成電信號，推動主控門電路，進而使觸發電路受到觸發，電路開始工作燈亮。

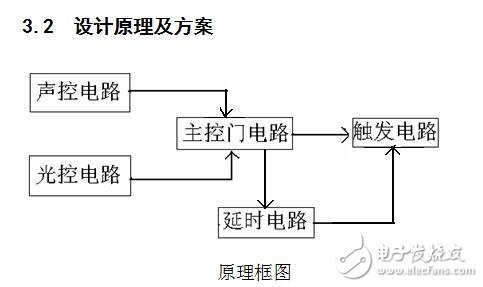

　　設計方案 采用了555定時電路，組成單穩態觸發器 。單穩態觸發器輸出的脈沖寬度tw為暫穩態維持的時間，也就是電容C的充電時間。聲控電路采用駐極地傳聲器來完成，觸發控制也是主要采用了可控硅。光控主要采用光敏電阻，由555定時器組成單穩態觸發器，延遲時間比較準。

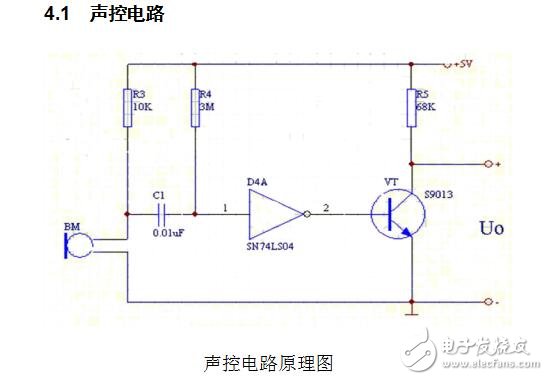

　　電路工作原理 駐極地傳聲器把聲音信號轉換成電信號，經過D4A處理形成矩形脈沖，通過C1，并經VT放大進行輸出

?

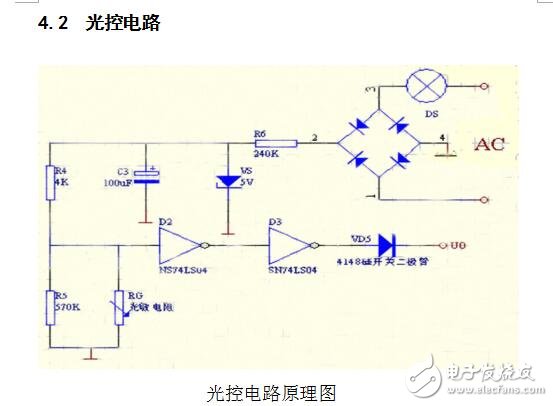

　　電路工作原理：電橋R3、VS、C1、R1為集成塊提供工作電源。在白天時，光敏電阻阻值很低，D1輸入端為低電平，D3輸出端為低電平，光控電路不起作用。夜晚時，光敏電阻的值很高，D1輸入端為高電平，D3輸出端為高電平，二極管導通。利用此原理光控開關在白天不工作，夜晚工作。其中SN74LS04起著脈沖整形作用。
