堪稱一絕的IO口按鍵掃描
在做項目（工程）的時候，我們經常要用到比較多的按鍵，而且IO資源緊張，于是我們就想方設法地在別的模塊中節省IO口，好不容易擠出一兩個IO口，卻發現仍然不夠用，實在沒辦法了就添加一個IC來掃鍵。一個IC雖然價格不高，但對于大批量生產而且產品利潤低的廠家來說，這是一筆不菲的開支！
那，我們能不能想到比較好的掃鍵方法：用最少的IO口，掃最多的鍵？可以嗎？

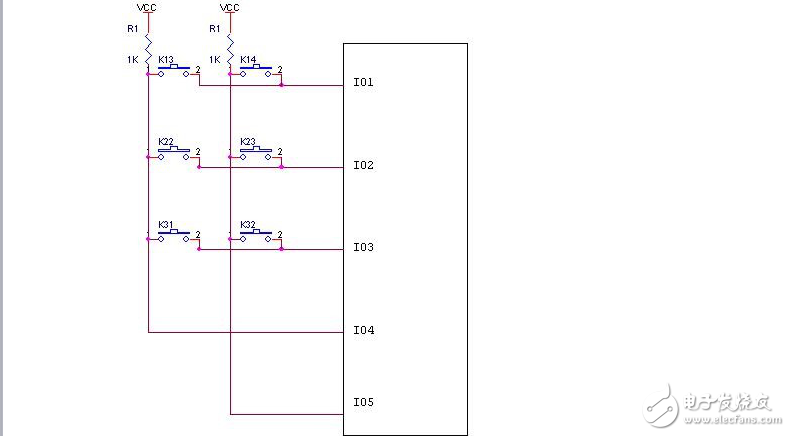

舉個例：給出5個IO口，能掃多少鍵？有人說是2*3＝6個，如圖一：
對，大部分技術參考書都這么做，我們也經常這樣做：用3個IO口作行掃描，2個IO作列檢測（為方便描述，我們約定：設置某一IO口輸出為“0”――稱其為“掃某IO口”）。用行線輸出掃鍵碼，列線檢測是否有按鍵的查詢方法進行掃鍵。掃鍵流程：在行線依次輸出011，101，110掃鍵值，行線每輸出一個掃鍵值，列線檢測一次。當列線檢測到有按鍵時，結合輸出的掃鍵值可以判斷相應的按鍵。
