一、 用USB ISP 下載器給開發板上的單片機下載程序。
1、 將安裝文 件解壓、請把應用程序和驅動程序所在文件夾不要分開放置，保持原樣即可，USB IS P 下載器接入電腦
USB 口后會自動安裝驅動，XP 或win7 系統均可以。

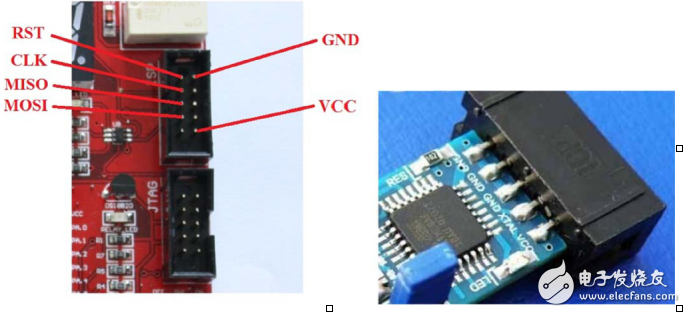

2、 USB ISP 接口處的電路板上都有標號，請用6根杜邦線分別按如下圖方式連接下載器與開發板的ISP 接口，請務必注意連 接 ISP 接口，不要連接JTAG 接口。
3、 如上圖連接好后，開發板可以不用單獨提供電源，直接由下載器提供電源即可。打開下載軟件，如下圖：

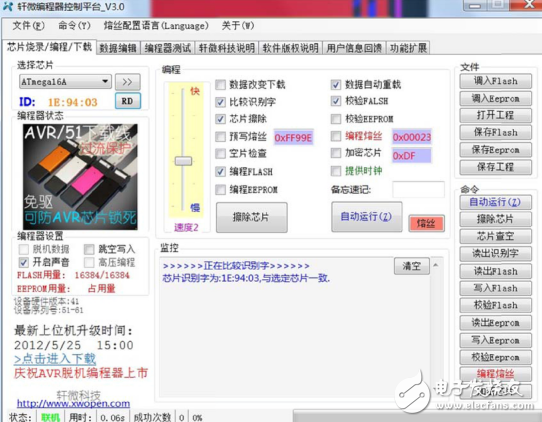

4、 選擇正確 的芯片，點一下RD，如果連接正常，則會在監控框中出現如上圖所示信息，這說明下載器已經檢測到
目標芯片。

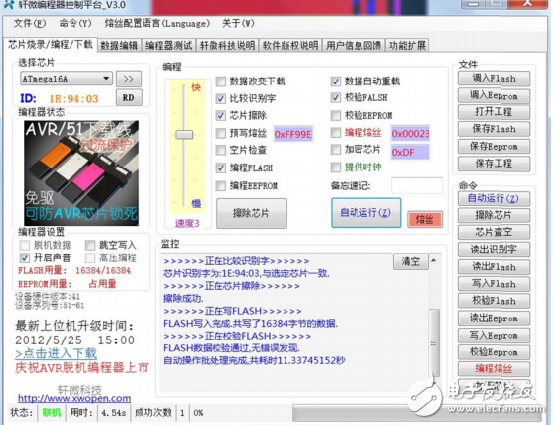

5、 點擊：文件‐》調入 Flas h，打開要 下載的目標代 碼，直接點擊自動運行，其它熔絲位不要動，成功下載后界面如下圖所示：
