本項目的主要功能：當是白天時（光線較強時），不需要開燈，系統進入節能的超低功耗休眠模式，此時太陽能向電池充電；當傍晚來臨時，系統發出微弱的光線以達到一定照明的目的（此時沒人通過該路燈）；當有人通過該路燈時，系統發出較強的光線；當人走遠后，系統自動轉到“微弱的光線”模式以等待人的通過。

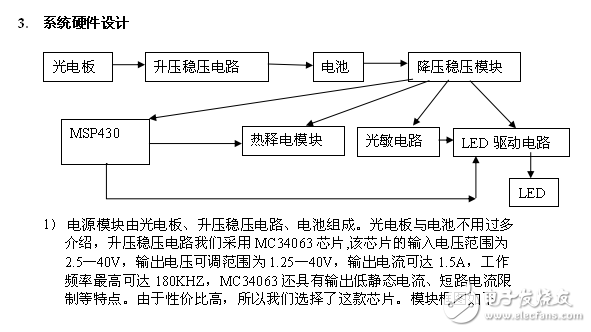

　　本項目主要分為電源模塊、傳感器模塊、單片機控制模塊、LED路燈模塊。

　　1）電源模塊：由光電板、升壓穩壓電路、電池、降壓穩壓電路組成。光電板將白天的太陽能轉換為電能，并經過升壓穩壓電路為電池充電（使用升壓電路是因?yàn)槌啥即蠖嗍顷幪?，晴天比較少見，光電板輸出的電壓不夠?yàn)殡姵爻潆姡?。電池作為整個系統的供電源，為單片機等模塊供電。電池與各個模塊之間有一個降壓穩壓電路，該降壓穩壓電路將電池的12V電壓降壓到所需的9V、5V、3.3V。

　　2）傳感器模塊：由熱釋電電路和光敏電路組成。光敏電路將感應白天和黑夜；熱釋電電路感應是否有人通過路燈；

　　3）LED路燈模塊：由大功率LED驅動電路、大功率LED組成。驅動電路采用CAT4201芯片，組成降壓變換驅動電路。該芯片驅動LED電流可達350mA，能量利用率高達94%。路燈為1W暖色大功率LED，壽命為50，000小時，輸出光通亮為70-80LM（流明）。

　　4）單片機模塊：該模塊負責對系統進行控制。白天時，光敏電路發給單片機一個高電平，單片機進入低功耗模式（此時熱釋電電路不工作）；晚上時，光敏電路發給單片機一個低電平，單片機退出低功耗模式，進入待機模式，沒人經過路燈的時候，熱釋電電路發給單片機一個低電平，此時單片機輸出一個較低占空比的PWM波給LED驅動電路，LED發出相對微弱的光（由于PWM占空比可通過程序改變，所以微弱光的強度也可調）；當有人經過路燈時，熱釋電電路發給單片機一個高電平，此時單片機輸出一個較高占空比的PWM給LED驅動電路，LED發出較強的光（光強也可通過程序調動）；當人通過路燈慢慢走遠時，熱釋電電路將發給單片機一個低電平，LED發出較微弱的光。
