有源橋整流器可減少 PoE 安保攝像機內部的熱耗散

　　引言

　　作為“復雜電纜布線”這個老問題的一種解決方案，以太網供電 （PoE） 受到了視頻監控行業的廣泛歡迎。例如：基本的傳統固定視圖安保攝像機就需要兩根電纜：一根用于供電 （從一個 24V AC 或 12V DC 電源提供 10W 至 15W 功率），而一根單獨的同軸電纜則用于傳輸視頻信號。借助 PoE 技術，采用單根以太網電纜即可同時傳輸視頻數據和功率。一切都變得簡單了。

　　不但如此。為了滿足與現有系統的兼容性，攝像機制造商必須生產既支持 PoE 同時又可與老式電源相兼容的攝像機。此類攝像機必須接受來自 RJ-45 插座的 PoE 37V 至 57V DC，或者由一個輔助電源連接器提供的 24V AC、+12V DC，或–12V DC。

　　老方法會損失功率

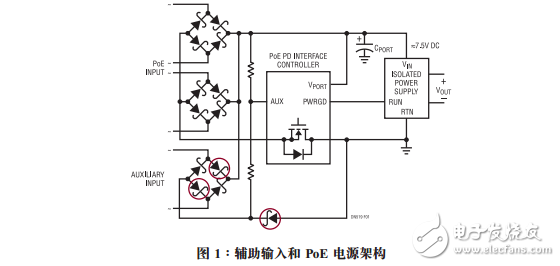

　　圖1示出了許多PoE攝像機制造商為解決該問題所采用的電源架構。位于輔助（老式）輸入之后的一個全橋式二極管整流器從24V AC、+12V DC或–12V DC產生正的 DC 電源。對產生的 DC 電源和 PoE 輸入進行二極管“或”處理，“勝出”的電源饋電至一個寬輸入電壓隔離式開關電源，這接著為攝像機電子線路供電。

　　這種電源架構帶來了幾個難題。當攝像機由輔助輸入供電時，3 個二極管 （在圖 1 中用圓圈標出） 位于電源通路中。該設計除了效率低且可能存在熱問題 （因二極管耗散功率所致） 之外，3 個二極管還會在開關電源的輸入端上產生顯著的電壓降。對于一個 10W 至 15W 攝像機來說，這些難題可以輕松克服；但是，最新的安保攝像機已使該功耗倍增。如針對室外操作的云臺變焦（PTZ）和攝像機鏡頭加熱器等功能使這種電源架構無法適應這些新型攝像機。
