MCU 體積越來越小，IoT 應用越來越廣

　　結合晶圓級芯片尺寸封裝（WLCSP）技術，新一代的傳感器和DSP功能，將打開單片機在物聯網應用擴展區（物聯網）。最引人關注的應用空間在于可穿戴設備。

　　其他的設計機會存在任何遙感節點是必需的，如家庭自動化系統，流量計，條形碼掃描儀。芯片規模封裝也提出植入式醫療監護設備甚至可在地平線上。

　　在某些應用中，它可以是重要的信號分析駐留靠近傳感器。這個應用程序空間是32位特別肥沃的土壤，配備MCU DSP。將芯片級MCU集成到帶有傳感器、無線通信芯片和能源的模塊中，可以使設計者在創建小型獨立系統方面更具靈活性。它還允許他們選擇更小，不太復雜的傳感器，仍然解決高性能應用。

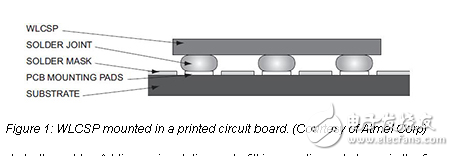

　　WLCSP basics

　　From a purely electrical design perspective， using MCUs with chip-scale-packing does not present significant challenges as long as designers use PCB layout tools that can handle the physical characteristics of WLCSP. Specifications vary from manufacturer to manufacturer， but the equivalent pin pitch （WLCSPs use solder balls） is 0.44 mm， trace widths are about 100 μm， and solder mask thickness is about 25 μm.

　　In addition to their smaller footprint and heights compared to plastic packages， WLCSPs offer other advantages， including lower inductance between the die and the printed circuit board， high-thermal conduction characteristics， and a short manufacturing cycle time.
