飛思卡爾單片機的端口名稱和 51 系列單片機有區別，51 單片最經典的通用 I/O 口名稱是 P0 口、P1 口、P2 口、P3 口。而飛思卡爾 128 單片機是由 A 口、B 口、K 口、E 口等標稱的，熟悉 51 單片的同學在此學習飛思卡爾單片時要知道變通，同樣的對于學習其他單片機也是一樣的，先熟悉端口名稱，再熟悉其端口功能，再熟悉其寄存器。C 語言的編程語法和算法思路是通用的?，F(xiàn)在功能強悍一點的單片都在內部集成了很多現成的模塊，我們可以通過對其模塊寄存器編程配置我們需要的功能即可，此處的 128 單片機就是這樣一款單片機，在此我就我個人學習的一些心得寫出來，僅供交流與參考，同時我也希望幫助新手能夠很快得上手。具體更深層的內容大家還需要去參考芯片的技術手冊和其他參考書。以下我就分模塊來講解，大家在學習的過程中也需要一個模塊一個模塊的來學習和測試。其實我個人覺得買過來的開發板用途不是很大，因為很多端口被其在 PCB 設計時固化了，留給我們的端口并不多，使用起來極不方便，所以我個人建議大家可以買個帶有最小系統的模塊，自己用排針和插槽焊一個程序調試板，再焊一排共陰極的發光二極管（最好能發不同顏色光的），再焊幾個開關電路和按鍵電路即可。我們在代碼的各個位置通過點亮發光二極管來知道程序走到哪一步了。下面我提供的測試例程也是這么來的，節省硬件就是節省開支啊，多動腦子，多想辦法可以克服很多困難的。注：一個寄存器的多個位可以一次性寫入配置的，但是為了使大家讀程序理解方便我對寄存器的每一位幾乎一位一位配置的，我麻煩了，不過可以給大家讀程序帶來方便。

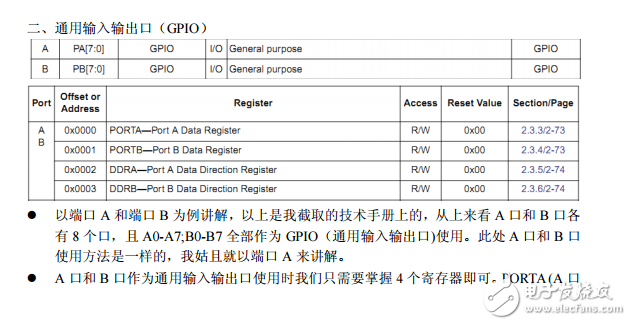

　　第一章：PIM 模塊（端口集成模塊）一、端口主要功能概述： 1：端口 A、B、K 作為通用的輸入輸出口使用 2：端口 E 整合了 1 個外部 IRQ（可屏蔽的）和 XIRQ（不可屏蔽的）中斷輸入模塊 3：端口 T 整合了 1 個定時器 TIM 模塊 4：端口 S 整合了 2 個 SCI（串行通信）和 1 個 SPI（串行外設）模塊 5：端口 M 整合了 1 個 MSCAN（CAN 總線）模塊 6：端口 P 連接到內部的 PWM（脈寬調制）模塊，即 PWM 信號可以通過 P 口輸出，同時 P 口的輸入也可以作為外部中斷信號的輸入。 7：端口 H 和 J 在作為通用輸入輸出口使用的同時也可以作為外部中斷信號的輸入口。 8：端口 AD 口整合了一個 16 通道的 ATD 模塊即模擬量轉數字量的模塊。
