本期介紹了獨立按鍵的應用，獨立按鍵具有編程簡單但占用 I/O 口資源的特點，不適合在按鍵較多的場合應用。在實際應用中經常要用到輸入數字、字母等功能，如電子密碼鎖、電話機鍵盤等一般都至少有 12到16個按鍵，在這種情況下如果用獨立按鍵的話顯然太浪費 I/O 口資源，為此我們就引入了矩陣鍵盤的應用。
矩陣鍵盤又稱行列鍵盤，它是用四條 I/O 線作為行線，四條 I/O 線作為列線組成的鍵盤。在行線和列線的每個交叉點上設置一個按鍵。這樣鍵盤上按鍵的個數就為4*4個。這種行列式鍵盤結構能有效地提高單片機系統中 I/O 口的利用率。
矩陣鍵盤的工作
最常見的鍵盤布局如圖1所示。一般由16個按鍵組成，在單片機中正好可以用一個 P 口實現16個按鍵功能，這也是在單片機系統中最常用的形式，4*4矩陣鍵盤的內部電路如圖2所示。
圖1 矩陣鍵盤布局圖

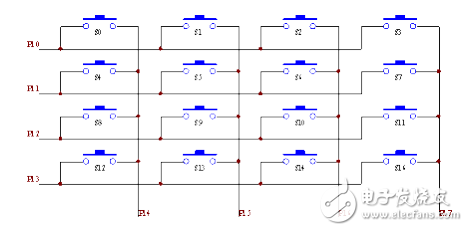

圖2 矩陣鍵盤內部電路圖
