1． 閃爍燈

　　1． 　實驗任務

　　如圖4.1.1所示：在P1.0端口上接一個發光二極管L1，使L1在不停地一亮一滅，一亮一滅的時間間隔為0.2秒。

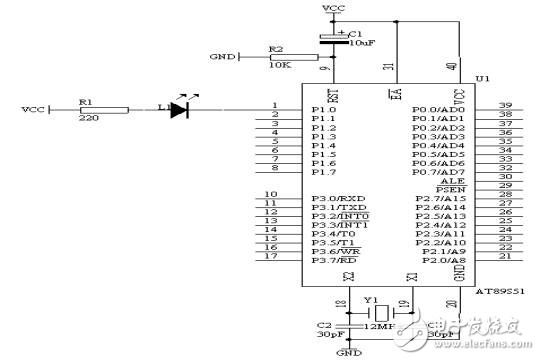

　　2． 　電路原理圖

　　圖4.1.1

　　3． 　系統板上硬件連線

　　把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上。

　　4． 　程序設計內容

　?。?）． 延時程序的設計方法

　　作為單片機的指令的執行的時間是很短，數量大微秒級，因此，我們要求的閃爍時間間隔為0.2秒，相對于微秒來說，相差太大，所以我們在執行某一指令時，插入延時程序，來達到我們的要求，但這樣的延時程序是如何設計呢？下面具體介紹其原理：

　　如圖4.1.1所示的石英晶體為12MHz，因此，1個機器周期為1微秒

　　機器周期 微秒

　　MOV R6，#20 2個機器周期 　2

　　D1： MOV R7，#248 2個機器周期 　2　　　　　　　2＋2×248＝498　20×

　　DJNZ R7，$ 2個機器周期 　2×248　　　　　　　　　　　　 498

　　DJNZ R6，D1 2個機器周期　　　2×20＝40　　　　　　　　　10002

　　因此，上面的延時程序時間為10.002ms。

　　由以上可知，當R6＝10、R7＝248時，延時5ms，R6＝20、R7＝248時，延時10ms，以此為基本的計時單位。如本實驗要求0.2秒＝200ms，10ms×R5＝200ms，則R5＝20，延時子程序如下：

　　DELAY： MOV R5，#20

　　D1： MOV R6，#20

　　D2： MOV R7，#248

　　DJNZ R7，$

　　DJNZ R6，D2

　　DJNZ R5，D1

　　RET

　　（2）． 輸出控制

　　如圖1所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向導電性可知，這時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB　P1.0指令使P1.0端口輸出高電平，使用CLR　P1.0指令使P1.0端口輸出低電平。
