基于AD8232心電心率圖監測測量

　　AD8232心率監測傳感器介紹：

　　該設計介紹的AD8232單導聯心率監測器是一個具有低成本高效的來測量心臟的心率活動模擬器。該心電活動同時可以通過繪制一個心電圖或心電圖和輸出，方便我們模擬閱讀。由于ECGs上很大的噪音干擾，而AD8232單導聯心率監測器通過一個運算放大器，從而獲得來自PR和QT間斷的信號。

　　AD8232是一款用于ECG及其他生物電測量應用的集成信號調理模塊。 該器件設計用于在具有運動或遠程電極放置產生的噪聲的情況下提取、放大及過濾微弱的生物電信號。 該設計使得超低功耗模數轉換器（ADC）或嵌入式微控制器能夠輕松地采集輸出信號。

　　AD8232心率監測傳感器特性：

　　Operating Voltage - 3.3V

　　Analog Output

　　Leads-Off Detection

　　Shutdown Pin

　　LED Indicator

　　3.5mm Jack for Biomedical Pad Connection

　　實物圖片展示：

　
?

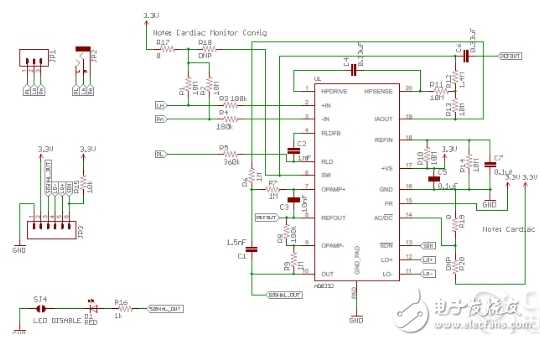

　　原理圖截圖：

　　附件內容包括：

　　AD8232心率監測傳感器原理圖和PCB源文件，用eagle軟件打開，方便需要的朋友打樣；

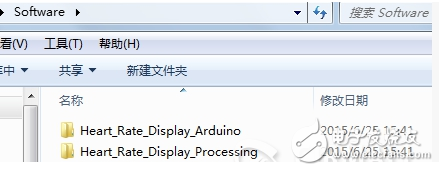

　　基于arduino單片機測試代碼；

　　設計說明；

　　AD8232數據手冊；
