手把手教你做彩鈴電子時鐘

　　-----定時器的使用

　　定時器是單片機學習中的重點的重點，我們這款芯片有三個定時器，分別是定時器0，定時器1和定時器2，另外還可以通過PCA模塊再模擬出一個定時器來。在本章中，我們通過配置定時器的寄存器讓其工作，讓我們的第一個led燈閃爍，實現第一個程序的功能。

　　這一章的主要內容有：

　　? 定時器寄存器配置步驟

　　? 硬件相關接口電路

　　? 軟件代碼編寫

　　1.使用中斷的定時器的配置步驟

　　要想讓定時器投入工作，總共有6個步驟。

　　l 配置AUXR輔助寄存器，選擇定時器時鐘工作在12T模式還是1T模式，這個12T和1T牽扯到時鐘周期，這個我們后面再講。

　　l 配置定時器的工作模式

　　l 給THX，TLX賦初值

　　l 打開定時器中斷使能位

　　l 打開定時器，使之工作

　　l 打開總中斷

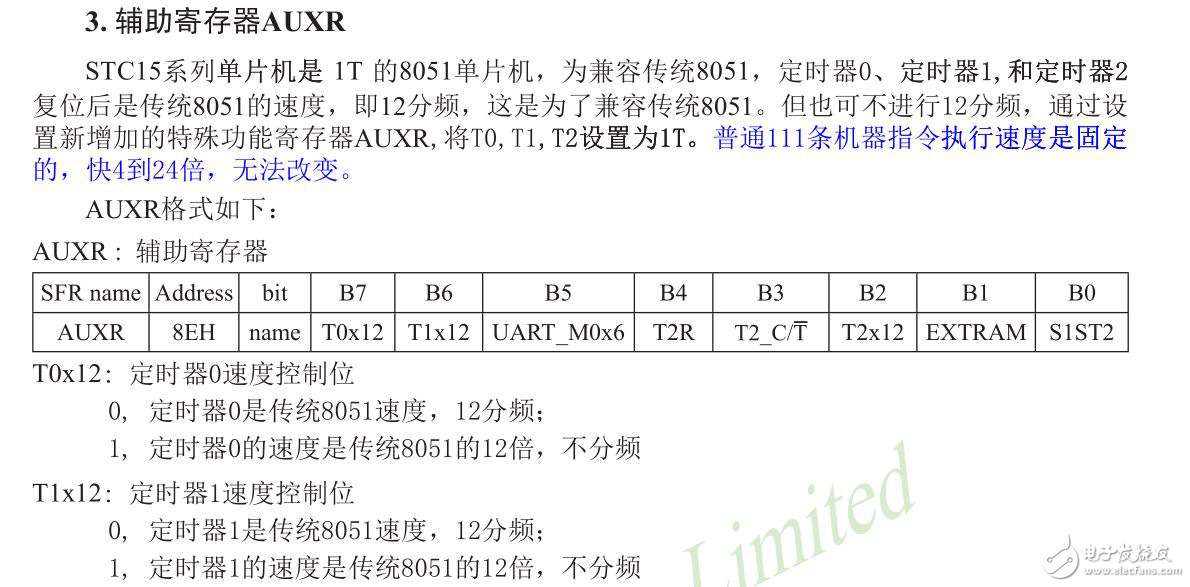

　　下圖是我從STC15數據手冊上摘錄的，可以看到AUXR寄存器的第七位，也就是T0x12是定時器0速度控制位，該位如果為0就是傳統8051的速度，為1是傳統8051的12倍，在這里，我們?yōu)榱思嫒菔褂肧TC89C52這款單片機的同學，將定時器12分頻。假設我們使用的晶振是11.0592MHz，那么時鐘周期就是1 / 11.0592MHz = 0.09us，而傳統51是一個機器周期是12個時鐘周期，也就是說一條指令1.085us，

　　還有一個概念叫指令周期，比如RET這個匯編指令，他的功能是子程序執行完畢后，返回主程序，要2個機器周期才能完成這個指令。
