針對航管應答機在地面測試時需要專用氣壓源提供模擬高度信息的缺點，分析了航管應答機高度接口信號的特性，總結出高度數值與高度接口信號之間的對應關系，設計了基于單片機的航管應答機高度模擬器硬件電路，編制了軟件流程，并進行了調試使用，結果表明，該高度模擬器具有操作簡便、精度高、性價比高等特點，已廣泛應用于航管應答機的中繼級和大修級維修領域。
　　航管應答機是二次雷達系統中的機載設備，無需人工參與，即能自動應答地面雷達對飛機的代碼和高度詢問。航管應答機需要應答的代碼信息可通過航管應答機的控制盒根據飛機的編號進行人工設置，高度信息則是由飛機上的大氣機通過探測飛機的飛行高度進行實時提供。當在地面對航管應答機進行測試時，所需的高度信息一般通過專用的氣壓源為航管應答機測試提供模擬高度，專用氣壓源價格高，便攜性差，操作使用不便。通過分析解讀專用氣壓源與航管應答機之間的接口特性和信號定義。如果利用單片機為核心，通過擴展相關接口，模擬氣壓源高度輸出接口信號特性，并增加相應的顯示和控制電路，即可完全替換專用氣壓源在航管應答機地面測試中的應用。
　　1高度接口信號分析
　　1.1編碼特性

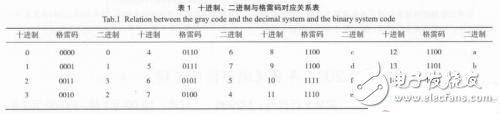

　　航管應答機高度接口信號單位為英尺，范圍在-1200～126700，步進值為100英尺，接口信號的編碼采用格雷碼循環編碼。格雷碼是一種數字排序系統，其中的所有相鄰整數在它們的數字表示中只有一個數字不同，它在任意兩個相鄰的數之間轉換時，只有一個數位發生變化，大大減少了由一個狀態到下一個狀態時邏輯的混淆，其編碼數據與十進制數據之間的對應關系如表1所示。在選用格雷碼編碼時既可以選用表1中的對應關系，也可以選用部分格雷碼重新定義與十進制的對應關系。
　　
　　高度接口信號的編碼采用11位格雷碼循環編碼，形成三位編碼數，自左至右其權值分別為8000、500和100，其中左邊一位編碼數是四位格雷碼（16個數），用D2 D4 A1 A2表示，對應于表1中的0～15.右邊一位是三位格雷碼（5個數循環），用C1 C2 C4表示，選用表1中的格雷碼0001、0011、0010、0110、0100，采用的是循環編碼的形式，對應于十進制數的0、1、2、3、4或4、3、2、1、0，在第一個周期內對應于0、1、2、3、4，在下一個周期內對應于4、3、2、1、0，緊接著后面的周期內又重新對應于0、1、2、3、4，以后逐次循環。中間一位是四位格雷碼（16個數循環編碼），用A4 B1 B2 B4表示，對應于表1中的0～15或15～0，循環形式如右邊一位格雷碼。為了方便編碼，在對高度數據進行編碼時首先加上1200，這樣，高度數據的最小值-1 200就變成了000，然后對000進行格雷碼編碼為001，既代表了-1 200英尺的模擬高度。
　　1.2數據傳輸格式

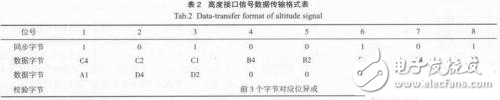

　　高度接口信號有效數據碼為11位，加上同步信號和校驗字共需傳輸4個字節32位數據，其數據發送順序如表2所示，其中同步信號占一個字節，首先傳輸；數據字節占2個字節緊接著同步字節傳輸，11位有效數據傳送順序如表所示，未占用數據位填充0；校驗字節占1個字節，最后傳輸，其各位數據值為前3個字節對應位異或所得的結果。
　　
　　1.3接口類型
　　不同型號的應答機高度信號通信接口類型略有不同，常用的包括RS-422和ARINC429兩種類型，RS-422和ARINC429均是工業和航空領域常用的通信接口，也都有較多的專用芯片供選用。
　　1）RS-422接口
　　RS-422接口是一種應用非常廣泛的通信接口，他采用單獨的發送和接收通道，因此不必控制數據方向，各裝置之間的信號交換均可選用軟件握手或硬件連接的方式。RS-422信號采用了差分形式的傳輸形式，具有較強的抗干擾能力。RS-422接口最大傳輸距離可達4 000英尺，最大傳輸速率為10Mb/s.
　　2）ARINC429信號
　　ARINC429數據總線是美國航空無線電公司（ARINC）制定的一種民用飛機機載總線規范，它是一種面向接口型的單向廣播式串行數據傳輸總線，在一條總線上定義有一個發送器和一個或多個接收器，以差動輸出的對稱方式工作，采用雙絞屏蔽線異步傳輸數據。ARINC429總線結構簡單、性能穩定、傳輸可靠，抗干擾能力強。
　　2硬件電路設計
　　高度模擬器硬件電路組成框圖如圖1所示，以單片機89C52最小應用系統為數據的采集和處理核心，并擴展了422接口轉換、429接口轉換、高度碼采集、顯示、復位和譯碼等部分電路。其中422接口轉換電路與單片機的RXD、TXD接口分別選用單片機的P3.0、3.1，D0～D7選用P0口，顯示電路中的DDAT、DCLK和DEN分別選用P2.0、P2.1和P2.2.
