自動打鈴系統，是以一片8位單片機為核心的實時時鐘及控制系統。我們知道單片機的外接石英晶體振蕩器能提供穩定、準確的基準頻率，并經12分頻后向內部定時器提供實時基準頻率信號，設定定時器工作在中斷方式下，連續對此頻率信號進行分頻計數，便可得秒信號，再對秒信號進行計數便可得到分、時等實時時鐘信息。如果石英晶體振蕩器的頻率信號為6MHZ，設定定時器定時工作方式1下，定時器為3CBOH，則定時器每100ms產生1次中斷，在定時器的中斷定時處理程序中，每10次中斷，則向秒計數器加1，秒計數器計數到60則向分計數器進位（并建立分進位標志），分計數器計數到60，則向時計數器進位，如此周而復始的連續計數，便可獲得時、分、秒的信號，建立一個實時時鐘。接下來便可以進行定時處理和打鈴輸出，當主程序檢測到有分進位標志時，便開始比較當前時間（小時與分、存放在RAM中）與信息時間表上的作息時間（小時與分，存放在ROM）是否相同，如有相同者，則進行報時處理并控制打鈴，如有不相同則返回主程序，如此便實現了報時控制的要求。

　 設計方案選擇

　　1.2.1 方案一：數字電路設計的自動打鈴系統

　　利用函數信號發生器來進行脈沖信號輸出，利用74160N來設置十進制和六進制的進位輸出。利用數碼顯示器來顯示時間，利用或門、與門、非門、與非門、等電路元件進行組合實現打鈴的控制。

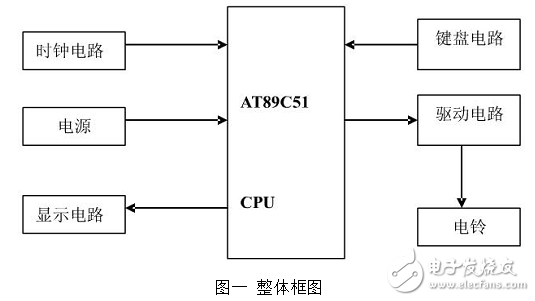

　　1.2.2 方案二：基于單片機的自動打鈴系統設計

　　單片機內部存儲器設三個字節分別存放時鐘的時、分、秒信息。利用定時器與軟件結合實現1秒定時中斷，沒產生一次中斷，存儲器內相應的秒值加1；若秒值達到60，則將其清零，并將相應的分字節值加1；若分值達到60，則清零分字節，并將時字節值加1；若時值達到24，則將時字節清零。建立完一個實時時鐘后接下來進行定時處理和打鈴輸出，當主程序檢測到有分進位標志時，便開始比較當前時間與信息時間表上的作息時間是否相同，相同者，則進行報時處理并控制打鈴，不相同則返回主程序。
