本文通過對一個基于單片機的能實現萬年歷功能電子時鐘的設計，從而達到學習、了解單片機相關指令在各方面的應用。系統由主控制器AT89C51、時鐘電路DS1302、顯示電路、按鍵電路、和復位電路等部分構成，能實現時鐘日歷顯示的功能，能進行時、分、秒的顯示。
顯示部分設計
基本顯示原理：時鐘開始顯示為0時0分0秒，也就是數碼管顯示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。10秒位到5后，即59秒 ，分鐘加1，10秒位回0。依次類推，時鐘最大的顯示值為23小時59分59秒。這里只要確定了1秒的定時時間， 其他位均以此為基準往上累加。 同時時鐘達到最大值的時候天數也增加一位，知道顯示了7后再變?yōu)?，同時陰歷和陽歷的天數也加1，根據不同的月份顯示的天數陽歷有28，29，30，31天，陰歷就要經過計算得到，到了12個月后，年數自動增加1，以此類推，顯示萬年歷的現實。
另外，連接方式總電路圖上可以看到，這里就不做說明了，下圖為顯示部分的電路圖。

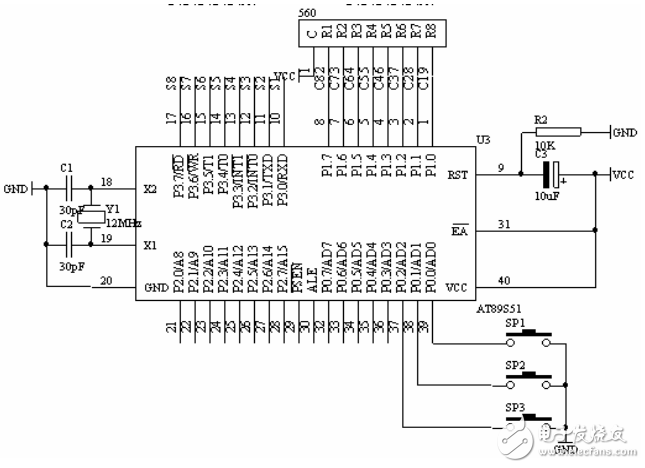

顯示部分電路圖
