      實時時鐘計時精度的最大程度提高的方法介紹

      2017-11-28 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　常見的制造誤差是由于為降低系統成本而采用較廉價晶振替換原有晶振，而兩者負載電容值不同造成的。如果出現這種情況，必須修改負載電容，使其電容值與新晶振和RTCC 的電容匹配，否則諧振頻率將發生偏移并導致計時誤差。

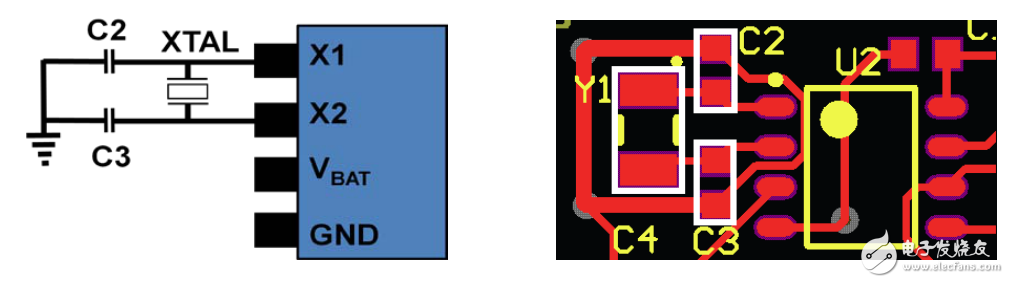

      　　下圖中給出的推薦電路板布局適用于 Microchip 的 MCP794xx 實時時鐘系列。由于實時時鐘中的晶振電路設計為在很低的電流下工作，需要一個設計合理的印刷電路板布局，以最小化外界噪聲的影響?？刹扇〉拇胧┯校涸谠O(shè)計的振蕩器部分周圍安排接地環，以及在振蕩器電路下安排接地層。此外，還應通過在接地環內，將晶振、負載電容以及 MCP79410 的振蕩器引腳盡可能近地放置在一起，使走線長度最短。與外界噪聲隔離是分立式實時時鐘相比單片機內嵌入式時鐘，精度更高、更可靠的原因。
