本文研制一種基于51單片機實時控制的LCD液晶顯示屏控制系統。硬件系統由單片機最小系統和液晶顯示系統組成，PC機進行顯示內容的編輯和字模數據的提?。灰壕э@示系統由主控模塊T6963C和LCD液晶顯示模塊接口電路組成，主控模塊負責接收單片機字模數據并控制各顯示模塊工作，顯示模塊以T6963C主控制器為核心，控制LCD液晶顯示屏顯示，為了方便系統擴展，各模塊之間的連接采用接插式結構，單片機與PC機之間采用RS232標準接口進行數據和命令的串行通信。本文不僅從總體上對系統進行了整體規劃，還以其中一個實例詳細介紹了PC機字模的提取、字模數據的發送、單片機串行接收數據、液晶顯示屏的顯示等部分的軟硬件設計及實現過程。本系統的設計優點硬件電路簡單，軟件功能完善，控制系統可靠，性價比較高等特點，具有一定的使用和參考價值。

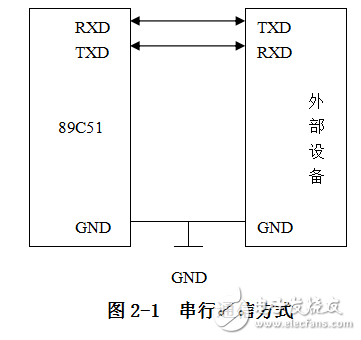

串行通信是指一個數據的所有位按一定的順序和方式，一位一位地通過串行輸入/輸出口進行傳送。由于串行通信是數據的逐位順序傳送，在進行串行通信時，只需一根傳輸線，其傳送的數據位多且通信距離長。串行通信方式如圖2-1：
