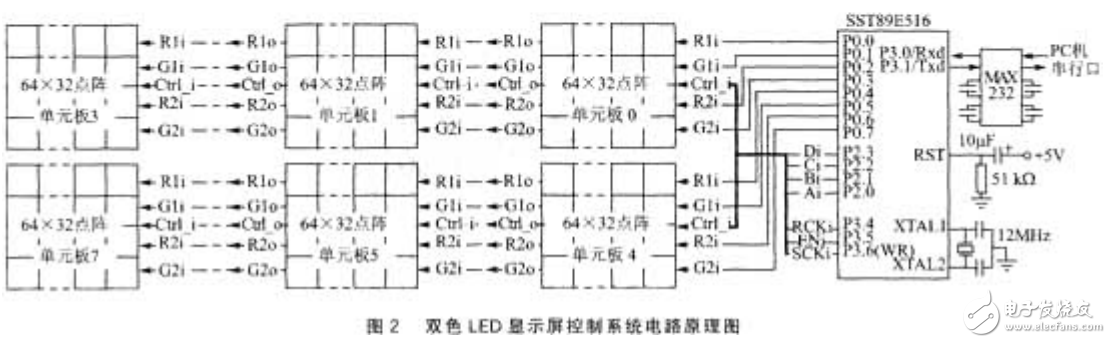

LED 顯示屏由于其具有耗電少、使用壽命長、成本低、亮度高、故障少、視角大、可視距離遠等特點，已經成為新一代的信息傳播媒體工具。LED 與 LCD 相比較最突出的特點是，亮度高、成本低且屏幕尺寸可根據現場情況用標準 LED 單元板拼制。按安裝位置可分為室外、半室外和室內；按顏色可分為單色、雙基色和彩色；按發光二極管點距可分為 φ5.0、φ3.75 及 φ3.0 等。本文以市場上常見的室內雙色 LED 單元板為控制對象，說明基于單片機 IAP 技術的 LED 顯示屏控制系統工作原理以及數據組織方法。

　　雙色 LED 單元板硬件組成及工作原理

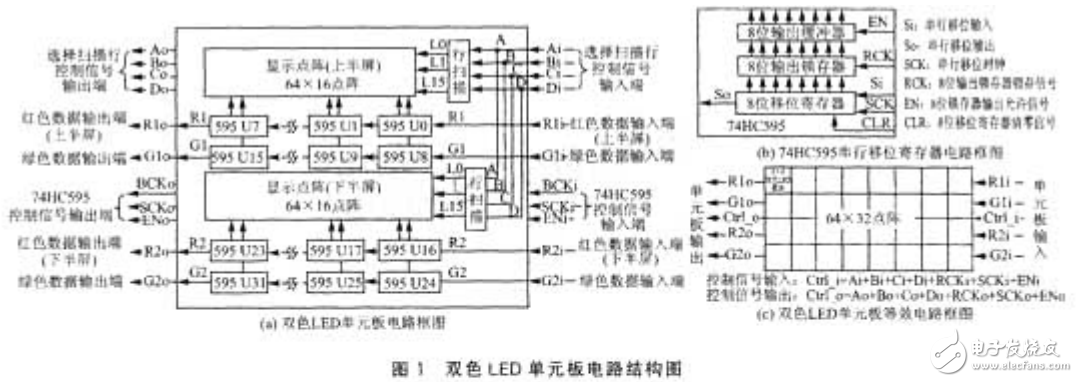

　　常見的室內雙色 LED 單元板電路框圖如圖 1（a）所示。其中行掃描電路由 2 片 74HC138（3-8 譯碼器）構成的 4-16 譯碼器加上多個 4953（MOS 管）組成的，掃描方式為 1／16。上下半屏分別由 2 組用 74HC595 串行移位寄存器實現紅色、綠色顯示數據的列輸入，在圖 1（a）所示的 64×32 標準 LED單元板中，每組串行移位寄存器中有 8 個 74HC595 級聯，4 組共用了 32 個 74HC595。74HC595 內部電路框圖如圖 1（b）所示。所有 4 組 74HC595 的控制信號 RCK、SCK、EN 全部接在一起。74HC595的控制信號和 4 組串行移位寄存器的輸入以及行掃描控制信號 A、B、C、D 構成整個 LED 單元板的輸入；74HC595 的控制信號經驅動后和 4 組串行移位寄存器的輸出以及行經過驅動的掃描控制信號 A、B、c、D 構成整個 LED 單元板的輸出，用于級聯下一個 LED 單元板的輸入。雙色 LED 單元板等效電路框圖如圖 1（c）所示。
