發視頻資料介紹
提出一種高性能的直流一交流（DC-AC）數字式正弦逆變電源的設計方法。采用SG3525A與AVR系列單片機AT90PWM2作為控制器進行設計。SG3525A產生PWM波進行前端的推挽升壓控制，通過直流母線上高電壓的負反饋，使得全橋逆變的輸入電壓保持穩定。AT90PWM2的波形發生器產生SPWM波形對后級全橋逆變進行控制，通過采樣全橋逆變后的輸出電流以及輸出電容電壓，實現雙閉環控制，使得逆變電源在各種不同類型負載條件下都能具備良好的輸出特性以及負責效應。實驗結果表明：1 kW樣機性能穩定，逆變效率大于90%，在不同種類的滿功率的負載條件下均能保持電壓精度為220 V+1%，頻率精度50 Hz+O.I%，THD小于1%。
總體設計及工作原理

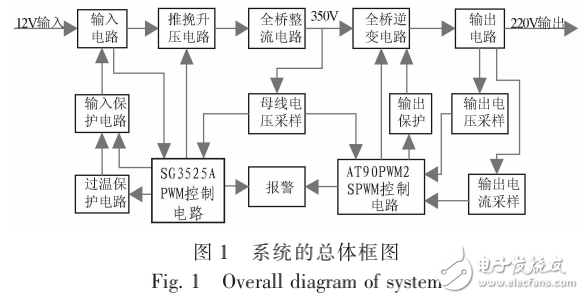

逆變電源的系統整體框圖如圖1所示，系統的主電路采用前級推挽升壓和后級全橋逆變的2級結構|21，這樣可以避免使用工頻變壓器，有效降低電源的體積和質量，提高逆變效率。其T作原理為：12 V的直流輸入電壓經過濾波后推挽升壓和全橋整流升壓到350 V的直流母線電壓，冉經過全橋逆變電路轉變?yōu)?20 V/50 Hz的T頻交流電。
