鋰電池由于其高電壓、高容量、安全性好等優點在各種行業運用廣泛。但相對而言鋰電池對充電器要求則相對較高，需要充電管理芯片對整個充電過程控制，以實現安全快速的充電過程。本文在對充電芯片進行深入分析的基礎上，提出了基于單片機的能夠測試充電芯片質量好壞的測試電路設計方案。

　　本課題以研究通過 AD 模數轉換器采集到充電電路的各路測試數據，傳送到單片機進行數據分析判斷，并將結果顯示在 LCD 液晶顯示器上。實驗證明，該測試系統能夠快速有效的判斷出充電芯片質量的好壞。具有操作方便、運行穩定和成品價格低廉等優點。

　　系統工作原理

　　鋰電池充電測試系統主要分為信號數據采集和 LCD 字符控制輸出兩部分。信號數據采集主要由 AD 轉換器才完成對測試輸出信號的采樣，輸出 12 位數據，高位先送出，輸出數據為二進制的格式，這樣控制字的高 4 位為通道號， 低 4 位均為0。在單片機對數據判斷完成之后，控制輸出模塊，在存儲器中進行尋址找出相對應的顯示代碼或漢字字模，提取后作為顯示信息送液晶顯示器顯示。

　　系統總體架構設計

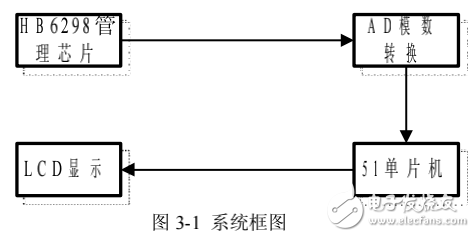

　　本設計主要研究并設計一個基于單片機判斷 AD 轉換信號數據輸出，并顯示在LCD 液晶顯示屏上，設計能夠測試充電芯片質量好壞的測試電路。控制系統主要是由 MCS-51 系列單片機、芯片充電測試電路、AD 轉換電路、LCD 顯示電路等部分組成，AD 采集測試數據到單片機，單片機控制輸出到 LCD 液晶顯示器。系統框圖如下：
