引言
　　隨著計算機應用的不斷發展，安全威脅問題越來越嚴重，傳統的單純依靠軟件來抵抗安全威脅往往不能解決問題?？尚庞嬎愕幕舅枷胧菑男酒⒂布Y(jié)構和操作系統等方面制定安全規范保證計算機和網絡結構的安全?？尚庞嬎闫脚_基于可信平臺模塊（TPM），以密碼算法技術作為基礎、安全操作系統作為核心，通過信任域的不斷擴展形成安全的平臺。
　　目前市場上的TPM芯片主要應用在PC終端上，但是隨著嵌入式系統的不斷發展，TPM在嵌入式系統上的應用也越來越廣，程序員在編寫可信計算應用程序的時候，其切入點應該是TSS，本文就TPM和TSS的概念、TSS在ARM平臺上的移植、調用TSS的API編寫應用程序以及如何與TPM進行交互做了詳細的介紹，最終實現了在嵌入式ARM平臺上的可信計算。
　　TPM芯片結構和TSS體系結構概述

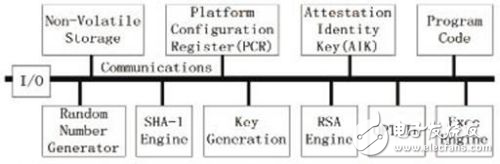

　　可信計算的核心是TPM，它是一種安全加密芯片，提供了一種基于硬件的方法來管理用戶權限、網絡訪問、數據保護等。TPM芯片用來存儲數字密鑰、認證和密碼，有了TPM不管是虛擬的還是物理的攻擊都將變得更加困難。如圖1所示，TPM芯片主要由以下幾部分組成：I/O組件、非易失性存儲、身份密鑰、程序代碼、隨機數產生器、Sha-1算法引擎、RSA密鑰產生、RSA引擎、Opt-In選擇組件、執行引擎。
　　
　　圖1 TPM芯片結構
　　TPM芯片里的資源是有限的，它僅僅對外提供了一些基本的功能接口。為了充分應用TPM的內部功能，需要在TPM外部套接一個可信計算軟件棧TSS，TSS作為可信計算平臺上TPM的支持軟件，其規范定義了一種能夠讓訪問TPM變得簡單和直接的體系結構。本文構建的嵌入式平臺為三星的ARM9TDMI-S3C2410處理器，TPM芯片為Atmel公司的AT97SC3204T。

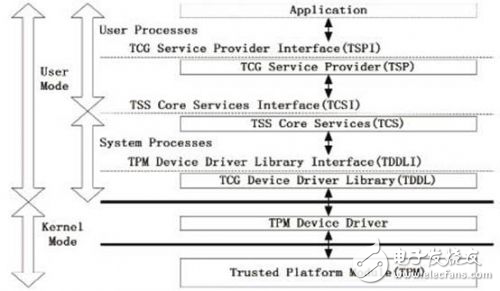

　　由圖2可知，TSS的運行模式分為兩種：用戶模式和內核模式。用戶模式下，通常根據用戶的要求來加載和執行用戶應用程序和服務，有時候這些用戶應用程序和服務也可以作為啟動服務被載入。在內核模式下，通常運行設備驅動和操作系統的核心組件。
　　
　　圖2 TSS體系結構
　　TSS由三個邏輯組件構成：TCG設備驅動程序庫（TCG Device Driver Library，TDDL）、TSS核心服務（TSS Core Services，TCS）、TCG服務提供者（TCG Service Provider，TSP）。
　　TDDL提供了一個與TPM設備驅動程序進行交互的API的庫，用來打開和關閉TPM設備驅動程序（TPM Device Driver）、發送和接收數據塊、查詢設備驅動程序的屬性、取消已經提交的TPM命令。TCS層主要用來管理TPM的資源，提供了一個TPM命令數據塊產生器和一個全局的密鑰存儲設備。TSP層通過共享對象或動態鏈接庫直接被應用程序調用。
　　TSS的工作流程如下：應用程序的命令參數通過接口TSPl發送到TSP，TSP通過處理后傳送給TCS，TCS將接收到的請求轉化為TPM能夠識別的字節流，通過TDDL和TDD傳給TPM，然后反向經TDDL、TDD、TCS、TSP傳回應用程序。
