GGF50R-H高頻高壓發生器使用說明書

　　1 產品概述

　　1．1 產品分類

　　a） 分類

　　高頻高壓發生器按其標稱輸出功率大小分型，如GGF50R為50kW。

　　b） 型號命名規則

　　型號由設備名稱代號、標稱輸出功率、功能代號和最大輸出管電壓四個部分組成。例如：GGF50R-H 中的“GGF”3個漢語拼音字母表示設備名稱，“GGF”表示高頻高壓發生器；“50”2個阿拉伯?dāng)?shù)字表示標稱輸出功率，“50”表示50kW；“R”1個英文字母表示功能，“R”表示攝影；“M”1個英文字母表示最大輸出管電壓為中檔位，“M”表示125kV；“H”為高檔位，“H”表示150kV。

　　1．2 產品主要結構

　　本高頻高壓發生器主要結構由GGFⅣ控制臺和主機組成。

　　a） GGFⅣ控制臺

　　采用無觸感薄膜按鍵，按鍵聲音提示。與高頻高壓發生器主機及其他相關X射線系統連接。

　　b） 主機柜

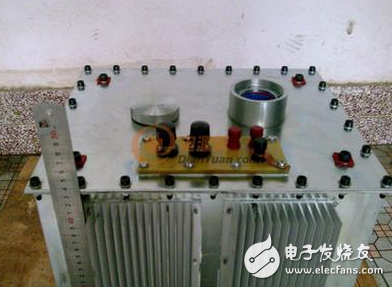

　　包括高壓油箱、高頻逆變器、中速陽極旋轉控制器（標準配置）、實時控制器和接口板。

　　1．3 產品性能

　　a） 高頻高壓發生器是一種可供X射線機攝影和透視用的一種電源。GGF50R-H 醫用診斷X射線機高頻高壓發生器產生電壓40kV～150kV、電流32mA～630mA、曝光時間0.003s～6.0s、標稱功率為50kW可供X射線機攝影用的電源。

　　b） 采用kV、mA、s或mAs三參量自由選配的工作方式，控制臺根據X射線管的容量限制鎖定三參量選擇進行容量保護。

　　c） 采用模擬、數字雙環控制方式，在規定的電源條件下，輸出穩定的直流高壓，直流高壓是由33kHz高頻逆變電源產生66kHz高壓脈沖電源經整流濾波所獲得。降低了病人受到的輻射量，縮短曝光時間，提高精度和穩定度。

　　d） X射線管電流的加熱采用兩級高頻變換器，由高速的A/D轉換器采樣管電流經微處理器計算進行實時控制，對不同的“kV”和不同的“mA”微機控制系統自動改變預設值，提高了射線輸出的穩定度；有效地延長了球管的使用壽命。

　　e） 故障自我保護、自我診斷：一旦出現故障，發生器裝置連鎖保護、報警，可杳詢歷次代碼，方便維修。
