      2至14 GHz的匹配微波混頻器解決困難的設計挑戰

      2017-05-11 | rar | 0.12 MB | 次下載 | 免費

      資料介紹

      2至14 GHz的匹配微波混頻器解決困難的設計挑戰
      ?
      　　一個新的非常寬帶混頻器與集成LO（本地振蕩器）緩沖區和倍頻器解決了一些具有挑戰性的問題，微波設計師。從線性技術的ltc5548混合器簡化設計以下主要特點：
      ?
      　　中頻（中頻）端口，從DC延伸到6 GHz，簡化寬帶中頻采樣
      ?
      　　片上LO限制放大器消除了外部LO緩沖階段，降低成本和減少總解決方案的大小相比，混合模塊解決方案
      ?
      　　0 dBm的LO驅動器減少總輻射泄漏，減少外部過濾器和屏蔽要求
      ?
      　　超寬帶射頻（2至13.6 GHz）和LO（1至12 GHz）端口不斷匹配
      ?
      　　該器件具有寬帶差分端口，如果從DC工作到6千兆赫。它的低頻能力使得更靈活的頻率規劃。是理想的ltc5548接收寬帶信號，特別是與500 MHz帶寬1 GHz或更高。
      ?

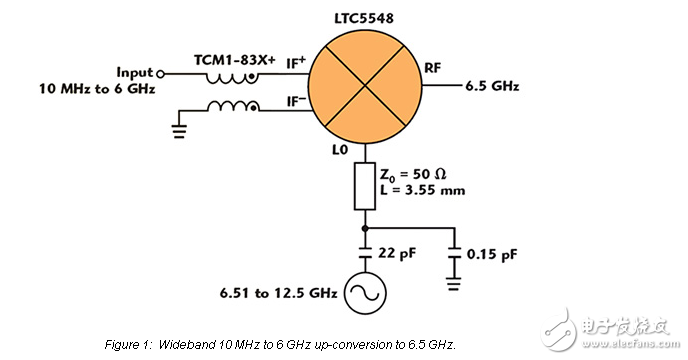

      　　2至14 GHz的匹配微波混頻器解決困難的設計挑戰
      ?
      　　Unlike most microwave mixers， which typically require a hefty +13 dBm or higher LO drive， the LTC5548 has an integrated LO buffer and only requires 0 dBm drive. Since the device starts with a 0 dBm signal， rather than the +13 dBm or higher typical with alternative devices， the LO leakage present at other ports is 13 dB lower. This results in much simpler filtering requirements， especially with the low IF frequencies the LTC5548 can support. The on-chip LO buffer significantly improves the RF to LO port isolation， which helps reduce any issues with frequency pulling of the synthesizer source due to a parasitic RF signal at the LO input.
      ?
      　　The LTC5548 is designed for wideband operation and can be used bidirectionally， either as an up-conversion or down-conversion mixer. Its RF port can be the input in a down-converting receiver or the output in an up-converting transmitter. Its RF port has an on-chip balun， enabling it to operate single-ended. The balun transformer is matched to 50 Ω continuously from 2 to 13.6 GHz， with better than 10 dB return loss.
      ?
