本文介紹一種應用MCGS組態軟件的紡絲機斷絲檢測管理系統，描述了系統的設計和實現。

　　本文以一種化纖生產用的120錠位彈力絲機的斷絲檢測管理系統為對象，介紹述MCGS組態軟件在纖維生產中斷絲檢測方面的應用及其系統的設計和實現。

　1 系統性能要求

　　在彈力絲生產加工過程中，根據彈力絲生產的實際需要，具體的技術要求是，該檢測系統應能對120錠彈

　　力絲機各個錠位絲束進行運行狀態的檢測，在工控機上顯示正常狀態和斷絲狀態；能統計各個錠位絲束的斷頭次數、斷頭時長；計算實時效率和實時總效率和每班的工作效率；并能對每班每天的斷頭次數和工作效率進行報表處理。

　　1）絲柬的檢測：要區別絲束的“斷開”或“連續”必須采用傳感器加以檢測，當絲束連續張緊時傳感器應當給出一個電信號，當絲束發生斷開的情況時傳感器給出一個相反的信號。

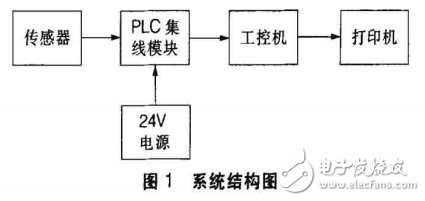

　　2）信號的采集：將彈力絲機的每個錠位上的傳感器信號直接送到工控機去處理是非常困難的。在數量眾多的傳感器與工控機之間需要用到輸入輸出模塊和信號采集模塊。通過信號采集模塊將傳感器給出的信號進行處理之后再送達工控機。

　　3）軟件的組態：供貨商提供的組態軟件只是一種通用軟件平臺，要使得整個系統起作用，還得根據系統的具俸情況和要求進行組態，形成一個實用的應用軟件提供給用戶使用。
