      陀螺電機電源的工作原理及其可調式測試電源的設計

      2017-12-06 | rar | 1 MB | 次下載 | 免費

      資料介紹

      　　詳細研究了三相交流陀螺電機電源的工作原理，根據該測試源設計的主要技術指標的要求，利用多種集成電路模塊，設計了一種陀螺電機數字可調式測試電源，實現了電源幅值、頻率的精確數字可調，能夠適應陀螺電機不同測試功能的需要。實驗結果表明，該電源在陀螺電機的測試中具有較高的實用價值。

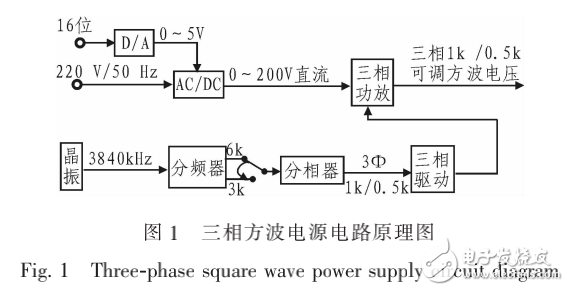

      　　圖1為三相方波電源電路原理圖。其中，220 V/50 Hz交流電為該電源提供能量，通過AC/DC變換，輸出最高達200 V的直流電平：16位并行信號是來白于計算機產生的控制信號，為AC/DC變換提供參考電壓，控制輸出直流電壓大小。電路的頻率是通過溫補晶振產生3.84 MHz的信號，將此頻率信號先后分別進行分頻、分相、驅動，以控制開關功率器件的導通和關斷。該電源最終輸m的信號是三相1 kHz/500 Hz、電壓幅值在0-150 V內線性可調的方波信號。

      陀螺電機電源的工作原理及其可調式測試電源的設計

      測試電源 陀螺電機
