聯想電腦，主板kby3-lt-v1.0主板不開機通病
故障一：

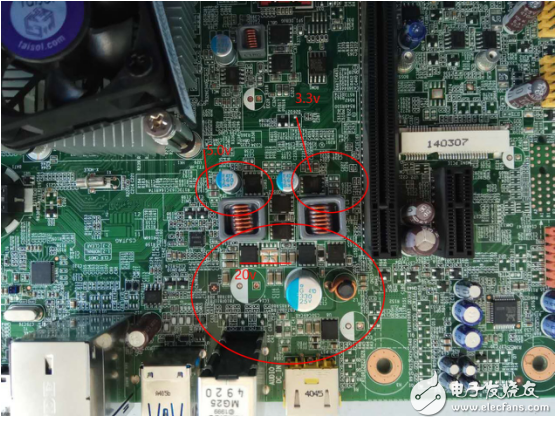

插上電源適配器，有輸出20v 待機有3.3和5v 然后查電池3v正常 開機排針9腳有3v，按開關（短接開機排針9腳與11腳），可以觸發，電流上到0.48A左右穩定不動。插PCI-E診斷卡，時鐘和復位都有，用示波器測BIOS芯片1，2，5，6腳均有一次波形出現。因為機器主板待機觸發的條件（RTCRST#，3VBAT，32K實時時鐘起振，3VSB），重新檢測這些待機必須的條件，在不接外接電源的情況下，測主板電池電壓3V有，通過雙二極管轉換出來的VCCBAT實測為2.8V，RTCRST#無電壓，32K實時時鐘用示波器看無波形；外接+20V數顯示維修電源，通過雙二極管轉換出來的VCCBAT實測為3V，RTCRST#有3.3V電壓，32K實時時鐘用示波器看有波形。現在的問題開機不走碼，可能就是在沒有外接電源的時候，32K實時時鐘沒有起振。
