一．耳機功率放大器

　　耳放 　　耳機功率放大器，因為比較大的耳機阻抗很高，小的隨身聽是帶不起來，推不動，就要耳放，有源的，接在音源和耳機中間。 　　耳放這個詞也是很多燒友經常談?wù)摰脑~匯，耳放是放耳機的箱子嘛？當然不是，耳放是耳機功率放大器的簡稱，鏈接在耳機與音源之間，起到發揮耳機實力作用。 　　在高端的耳機中分為兩類，一種是高阻抗、低靈敏度的耳機，這類的耳機普通設備的耳機輸出很難驅動。還有一類的耳機采用的低阻抗、高靈敏度的設計，這樣的耳機對于電流輸出的穩定性要求很高。針對這種情況，需要耳放來改善音源的耳機輸出，來發揮耳機的效果。 　　從體積上來分，耳放可以分為臺式耳放，這種耳放一般體積較大，適合在家庭中使用。還有一種為便攜耳放，體積小巧，可以和隨身設備搭配。從使用的主要元器件，也可以分為膽機（電子管）和石機（晶體管）兩種，聲音趨向各不相同。在實際的使用中，根據自己的耳機耳塞添加合適的耳放設備，效果提升是十分明顯的。

　　二．耳機功放電路圖原理介紹

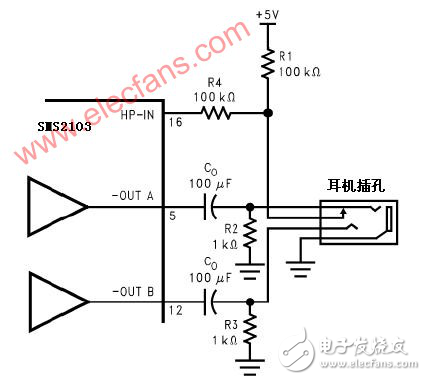

　?。?）。 圖1為耳機控制功能工作示意圖，當沒有耳機插頭接入插孔時，R1-R2分壓電阻使提供到HP-IN管腳（16腳）的電壓近似為50mV，驅動Amp1B和Amp2B處于工作狀態，使HWD2163工作于橋式模式。輸出耦合電容隔離半供給直流電壓，起到保護耳機的作用。

　　輸入HP-IN管腳的電壓為4V。當HWD2163工作于橋式模式時，實質上負載兩端的電壓為0V。因此甚至為理想狀態下，難以引發放大器處于單終端輸出的工作模式。耳機接入耳機插孔使得耳機插孔與-OUTA分離并使R1上接HP管腳的電壓至VDD。這樣耳機關斷功能把Amp2A和Amp2B給關斷且橋式連接的揚聲器就不工作了，放大器便驅動輸出耦合阻抗為R2和R3的耳機，當耳機阻抗為典型值32Ω時，輸出耦合阻抗R2、R3對HWD2163輸出驅動能力的影響可忽略不計。

　　圖2也是耳機插孔的電性連接關系示意圖，插孔為一組三線插頭的設計，尖端和環分別為立體雙聲道的一個信號輸出，然而最外端的環為地。當連接耳機時有一個控制端連接的耳機插孔足以驅動HP-IN管腳。一個微處理器或開關可以代替耳機插孔中連接控制端的功能，微處理器或開關向HP-IN提供4V～VDD的電壓，這樣連接揚聲器的橋式模式便停止工作且Amp1A和Amp2A分別驅動耳機的左、右聲道。
