無需單片機的簡單電子裝置
光控飲水機
一、 總述
紅外發射與接收的傳感器負責檢測杯子，若檢測到杯子放到出水口，則打開水閥，使水自動流下，杯子拿開，水閥關閉。
在紅外傳感器中，有模擬電信號轉換成數字電信號的過程，在光電開關部分，有放大電路與電磁開關的應用。

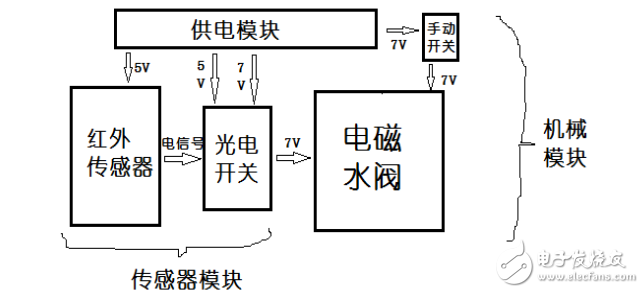

總概念圖：
一、 傳感器部分設計。
紅外傳感器

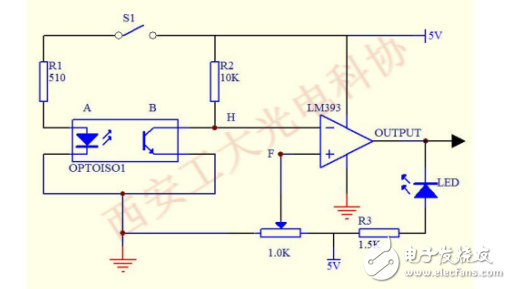

圖中OPTOISO1為紅外傳感器，A為紅外發射管通電后發射不可見紅外光，B為紅外三極管，接收不到紅外光前視為斷路，接收后視為導通。
LM393為雙端電壓比較器，負端電勢H小于正端電勢F時，OUTPUT輸出5V，反之則輸出0V。使用光電開關，便可以使變化的輸出信號控制電磁鐵的通斷。
光控
