      簡易UPS電源（帶答案）

      2017-07-17 | zip | 1311KB | 次下載 | 1積分

      資料介紹

      電源圖紙

      　　1、1 電路原理簡介

      　　1、產品功能

      　　不間斷電源（以下簡稱UPS）在我們?nèi)粘Ｉ钪须S處可見，如學校、企業、銀行和機關單位的等，UPS主要作用是在市電停電時，能夠繼續為不能斷電的設備繼續提供電能，為用戶爭取時間停止設備。這里為同學們展現的是一種簡單的UPS電路，其主要目的是了解UPS電源的工作原理，電路中J2為交流電源輸入端，J1為不間斷電源輸出端，考慮到裝調人員的人身安全，這里的系統工作電壓為AC30V。

      　　2、電路工作原理

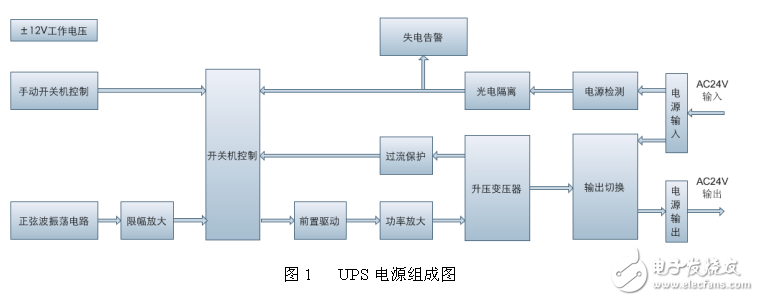

      　　UPS電源主要由以下電路組成：正弦波振蕩器、限幅放大器、前置驅動、功率放大器、升壓變壓器、開關機控制電路、雙電源切換電路、失電檢測電路、失電報警電路、過流檢測保護電路、手動開關機控制電路等，組成框圖見圖1，電路原理圖見圖2。
      簡易UPS電源（帶答案）

      電源 UPS
