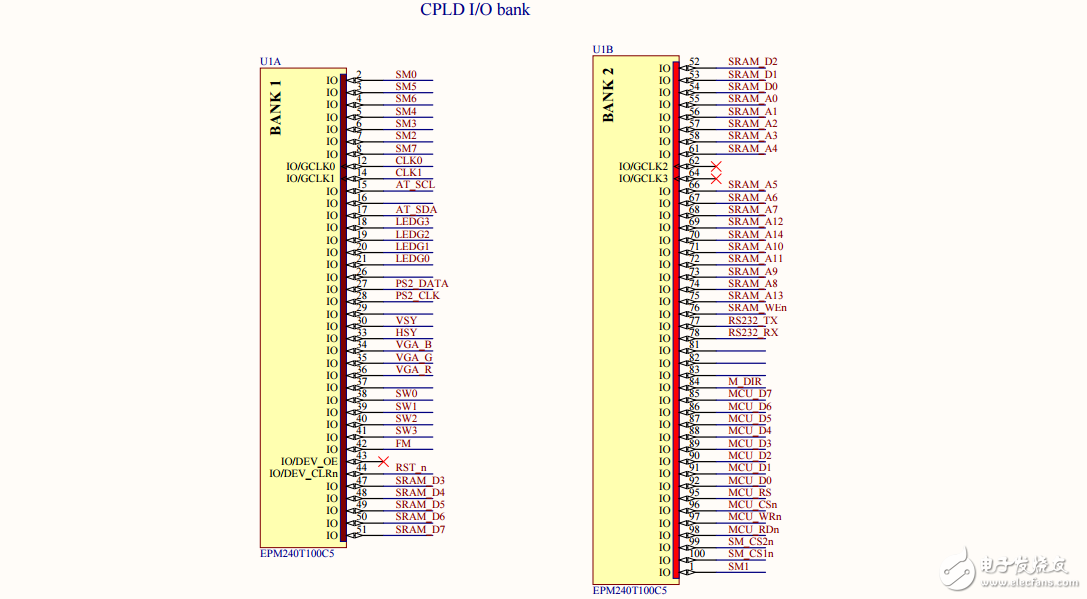

BJ-EPM240原理圖

BJ-EPM240學習板基本配置

z 主芯片使用的是 Altera 公司的 MAX II 系列 EPM240T100C5，該芯片有 240 個邏輯單元，等效宏單元 192 個，資源比較豐富，內有 8Kbit Flash 的存儲空間。

z 50MHz 有源晶振，作為系統主時鐘。

z 低電平復位按鍵，使用 EPM240 的全局復位管腳。

z 8 色 VGA 接口 1 個，讓大家掌握電腦顯示器的驅動原理。

z RS232 串口 1 個，通過串口調試助手輕松實現 UART 通信協議。

z PS/2 接口 1 個，實現鍵盤解碼，配合串口調試助手在 PC 機上顯示鍵值。

z 70ns 快速讀寫的 SRAM 芯片 IS62LV256-70U，具有 32KB 存儲空間，讓大家熟悉 SRAM 的讀寫操作。

z EEPROM 芯片 AT24C02，讓大家熟悉使用 verilog 進行 I2 C 通信。

z 4 個獨立按鍵，進行 verilog 脈沖采樣和按鍵消抖控制。

z 4 個流水燈，配合 4 位按鍵進行 Johnson 計數器實驗。

z 蜂鳴器，實現簡單的分頻計數器。

z 2 位數碼管，使用其進行計數實驗。

z 外接信號電平轉換芯片 SN74LVC4245，可以與單片機等 5V 器件進行通信，預留 16PIN 總線接口。

z 使用電源開關和電源指示燈，系統穩定可靠。
