隨著當前工業控制自動化日益普及，對于工作環境中的溫度控制也越來越重要。本設計即是針對某些需要持續恒溫的特殊環境而設計的自動溫度采集控制系統。該系統采用FPGA作為硬件核心部分，有效地利用FPGA在可編程門陣列方面的優點，最大限度的使硬件電路軟件化，減少了可視硬件的規模，降低了硬件加工、布線以及元器件采購方面的成本與復雜性，從而降低了故障排查方面的繁雜性。使硬件電路簡潔，降低了整體占用的空間。相對于其他的溫度控制系統，具有小巧，維護維修方便的優點，大大的提高了可維護性，同時由于采用的元器件都比較常見，整體成本較低。因此很適用于一些小規模同時對溫度精度要求不高的場合。

　　1 系統工作原理

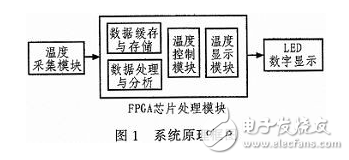

　　通過傳感器實現對外界環境溫度的采集，并將采集到的溫度信號傳送給FPGA芯片，F(xiàn)PGA芯片能夠自主地對采集的溫度信號進行處理，并能通過LED顯示當前溫度，同時自動將采集到的溫度信號與預設的溫度進行比較得出正確的比較結果，通過I/O端口輸出控制外圍設備對環境溫度進行控制，從而達到實時溫度控制的目的。本設計中主要有溫度采集模塊、FPGA芯片模塊、LED數字顯示模塊三部分，系統原理框圖如圖1所示。

　　通過FPGA編程來實現對溫度傳感器的實時溫度數據采集，并且實時地處理采集到的數據，將采集到的數據轉換為BCD碼通過8段LED數碼管顯示出此前的溫度。與此同時，采集到的數據將會與存儲在芯片里的溫度預設值比較，并自動產生比較結果，控制外圍設備對被測空間的溫度實施調節控制，從而達到恒溫的目的，溫度傳感器采集出的溫度數據通過二進制數組片選選擇數據通過LED顯示，選擇的數據再與標準溫度進行比較，溫度過高降溫處理、溫度過低則升溫處理。

　　2 主要功能模塊的實現

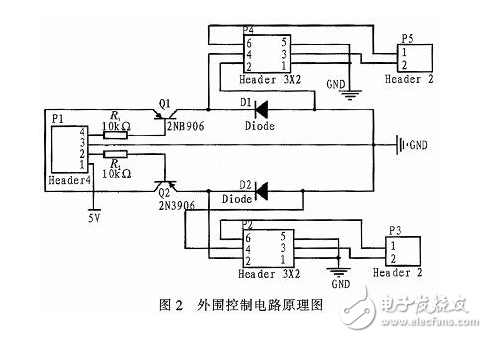

　　控制模塊如圖2所示，其中兩個PNP三極管的作用是在P1輸出控制信號時起到開關作用，根據圖中的三極管接法，當輸出控制信號為低電平時，三極管通導，此時P2繼電器中有電流通過，使其3和6引腳接通。設計中由于采用的三極管對電流的要求較高，而又由于繼電器內部可以認為相當于是一個電感，因此在繼電器剛剛上電的時刻，三極管發射極和集電極電流將會很大，很容易將三極管燒毀，因此加裝穩壓二極管D2，使繼電器上電工作的時刻，瞬間電流通過二極管回路而不是通過三極管，就可以有效保護三極管不被燒毀。

　　外部輸出信號為低電平時，p2回路導通，引腳6與引腳3有電流，p3導通開始工作，當溫度過低時，燈泡點亮;當溫度過高時，風扇工作。從而實現對溫度的實時控制。
