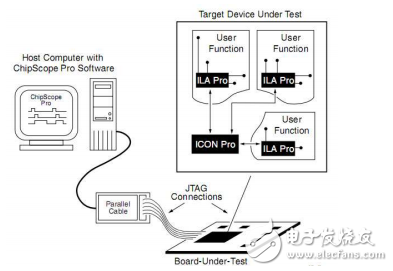

1. ChipScope Pro 簡介 ChipScope Pro 的主要功能是通過 JTAG 口、在線實時地讀出 FPGA 的內部信號。基本原理是利用 FPGA 中未使用的 BlockRAM，根據用戶設定的觸發條件將信號實時地保存到這些 BlockRAM 中，然后通過 JTAG 口傳送到 PC 機，顯示出時序波形。一般來說，ChipScope Pro 在工作時需要在用戶設計中實例化兩種核：一是集成邏輯分析儀核（ILA core，Integrated Logic Analyzer core），提供觸發和跟蹤捕獲的功能；二是集成控制器核（ICON core，Integrated Controller core），負責 ILA 核和邊界掃描端口的通信，一個 ICON 核可以連接 1~15 個 ILA 核。 ChipScope Pro 工具箱包含 3 個工具：ChipScope Pro Core Generator（核生成器）、 ChipScope Pro Core Inserter（核插入器）和 ChipScope Pro Analyzer（分析器）。 ChipScope Pro Core Generator 的作用是根據設定條件生成在線邏輯分析儀的 IP 核，包括 ICON 核、ILA 核、ILA/ATC2 核和 IBA/OPB 核等，設計人員在原 HDL 代碼中實例化這些核，然后進行布局布線、下載配置文件，就可以利用 ChipScope Pro Analyzer 設定觸發條件、觀察信號波形。 ChipScope Pro Core Inserter 除了不能生成 IBA/OPB 核和 ILA/ATC2 核以外，功能與 ChipScope Pro Core Generator 類似，可以生成 ICON 核和 ILA 核，但是它能自動完成在設計網表中插入這些核的工作，不用手工在 HDL 代碼中實例化，在實際工作中用得最多。下圖為 ChipScope 的兩種使用流程圖，左側為使用 ChipScope Pro Core Generator 流程。右側為使用 ChipScope Pro Core Inserter 的流程。兩種方法各有優缺點，但由于 ChipScope Pro Core Inserter 更方便一些，可以較好地滿足大多數調試要求，建議優先掌握。本次練習中，第 3、4 兩章主要描述了 ChipScope Pro Core Inserter 的流程。第 5 章簡要描述了使用 ChipScope Pro Core Generator 的流程
