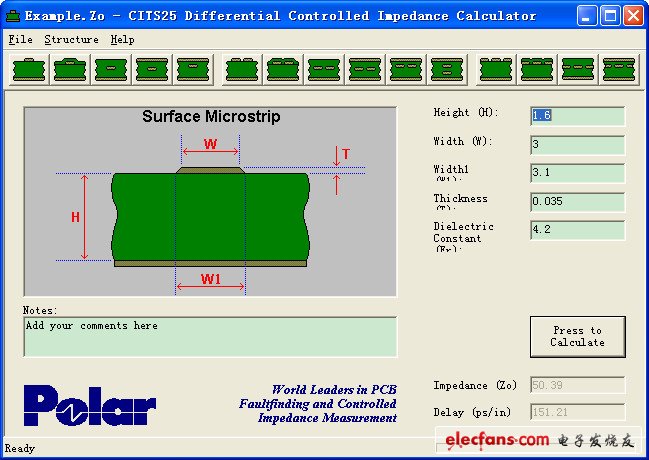

附件是一款PCB阻抗匹配計算工具，點擊CITS25.exe直接打開使用，無需安裝。附件還帶有PCB連板的一些計算方法，連板的排法和PCB聯板的設計驗驗。

PCB設計的經驗建議:??????
1.一般連板長寬比率為1：1~2.5：1,同時注意For FuJi Machine:a.最大進板尺寸為:450*350mm,??????
2.針對有金手指的部分,板邊處需作掏空處理,建議不作為連板的部位.????
3.連板方向以同一方向?yàn)閮?yōu)先,考量對稱防呆,特殊情況另作處理.????
4.連板掏空長度超過板長度的1/2時,需加補強邊.??????
5.陰陽板的設計需作特殊考量.??????
6.工藝邊需根據實際需要作設計調整,軌道邊一般不少於6mm,實際中需考量板邊零件的排布,軌道設備正常卡壓距離為不少於3mm,及符合實際要求下的連板經濟性.??????
7.FIDUCIAL MARK或稱光學定位點,一般設計在對角處,為2個或4個,同時MARK點面需平整,無氧化,脫落現象;定位孔設計在板邊,為對稱設計,一般為4個,直徑為3mm,公差為±0.01inch.??????
8.V-cut深度需根據連板大小及基板板厚考量,角度建議為不少於45°.??????
