第1章 概述

Proteus ISIS是英國Labcenter公司開發的電路分析與實物仿真軟件。它運行于Windows操作系統上，可以仿真、分析（SPICE）各種模擬器件和集成電路，該軟件的特點是：①實現了單片機仿真和SPICE電路仿真相結合。具有模擬電路仿真、數字電路仿真、單片機及其外圍電路組成的系統的仿真、RS232動態仿真、I2C調試器、SPI調試器、鍵盤和LCD系統仿真的功能；有各種虛擬儀器，如示波器、邏輯分析儀、信號發生器等。②支持主流單片機系統的仿真。目前支持的單片機類型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各種外圍芯片。③提供軟件調試功能。在硬件仿真系統中具有全速、單步、設置斷點等調試功能，同時可以觀察各個變量、寄存器等的當前狀態，因此在該軟件仿真系統中，也必須具有這些功能；同時支持第三方的軟件編譯和調試環境，如Keil C51 uVision2等軟件。④具有強大的原理圖繪制功能?？傊?，該軟件是一款集單片機和SPICE分析于一身的仿真軟件，功能極其強大。本章介紹Proteus ISIS軟件的工作環境和一些基本操作。

1.1 進入Proteus ISIS

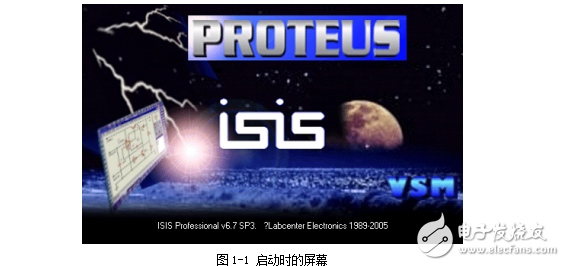

雙擊桌面上的ISIS 6 Professional圖標或者單擊屏幕左下方的“開始”→“程序”→“Proteus 6 Professional” →“ISIS 6 Professional”，出現如圖1-1所示屏幕，表明進入Proteus ISIS集成環境。

1.2 工作界面

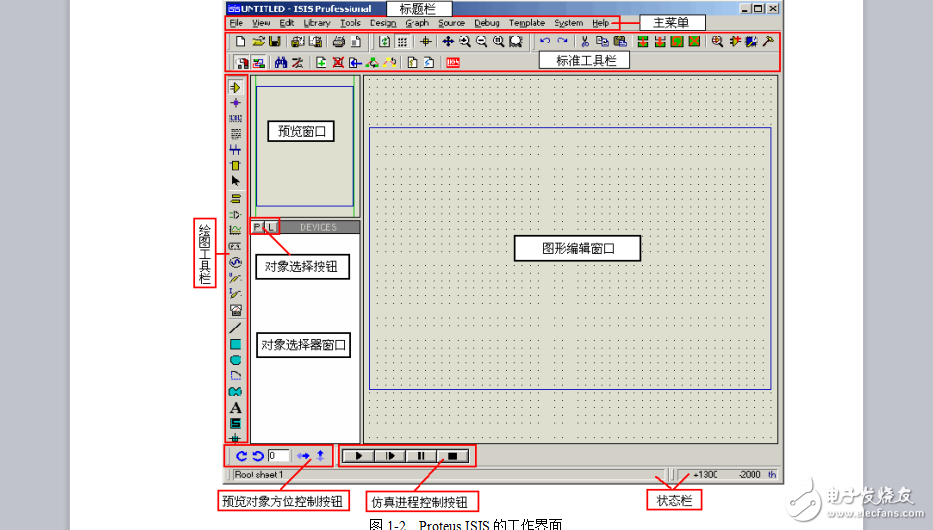

Proteus ISIS的工作界面是一種標準的Windows界面，如圖1-2所示。包括：標題欄、主菜單、標準工具欄、繪圖工具欄、狀態欄、對象選擇按鈕、預覽對象方位控制按鈕、仿真進程控制按鈕、預覽窗口、對象選擇器窗口、圖形編輯窗口。

1.3 基本操作

圖形編輯窗口

在圖形編輯窗口內完成電路原理圖的編輯和繪制。為了方便作圖

坐標系統（CO-ORDINATE SYSTEM）

ISIS中坐標系統的基本單位是10nm，主要是為了和Proteus ARES保持一致。但坐標系統的識別（read-out）單位被限制在1th。坐標原點默認在圖形編輯區的中間，圖形的坐標值能夠顯示在屏幕的右下角的狀態欄中。
