諧波失真

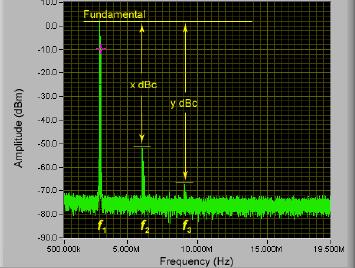

在一個理想系統中，一個正弦信號的快速傅里葉變換(FFT)會在一個特定頻率下形成單峰。然而在實際系統中，非線性以及噪聲會導致FFT結果的不理想。當一個具有特定頻率f1的信號通過一個非線性系統后，系統的輸出會包含f1以及它的諧波。下圖顯示了這種情況。
諧波失真是對于基頻信號的諧波分量所包含功率的一種度量。諧波失真是非線性儀器和系統的固有特性——儀器的非線性程度越強，其諧波失真程度也越大。
諧波失真的測試
一個用于完成諧波失真測量的典型系統可以用下圖表示。低通或帶通濾波器使能基頻信號通過，而抑制其諧波。系統中使用一個非常純凈的正弦信號作為激勵，輸入到被測單元（UUT）中。在UUT輸出端的任何諧波成分都被認為是由UUT產生的，而不是信號源。
諧波失真的計算
諧波失真可以用功率比或百分比來表示。把諧波失真表示為功率比形式，可以用下面的公式.
