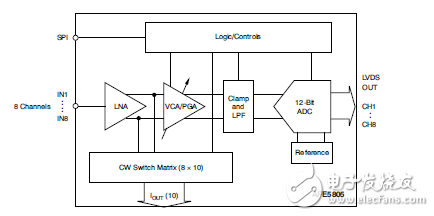

低通濾波器

　　afe5805整合中的抗混疊濾波器每個可編程低通濾波器的形式通道。低通濾波器的設計作為一個差分，積極，逼近貝塞爾的二階濾波器的特點，以每倍頻程滾12dB的典型。圖49顯示了簡化的示意圖的一半差動有源低通濾波器?？删幊掏ㄟ^串行接口，該–3dB頻率角可以設置為10MHz或15mhz。這個過濾器帶寬同時為所有通道設置。

　　模數轉換

　　模數轉換器（ADC）的afe5805采用流水線轉換器架構，結合多點和單位內部階段。每個階段飼料數據到數字誤差校正邏輯，確保出色的微分線性和沒有丟失代碼在12位級。

　　每個通道給出的12位串行化，并發送在一個單一的引腳對LVDS格式。所有八個通道的afe5805操作從一個共同的輸入時鐘（時鐘優先級/米），采樣時鐘的八個渠道產生的輸入時鐘使用一個精心匹配的時鐘緩沖器樹。12X的時鐘需要序列化產生內部時鐘優先級/我使用鎖相環（PLL），6X和1X的時鐘也在LVDS格式輸出，隨著數據，方便數據采集。afe5805運作的內部產生的參考電壓，修剪提高增益匹配跨設備，并提供選項來操作設備，無需外部驅動器和路徑參考線。對REFT和REFB標稱值分別為2.5V和0.5V時。引用內部縮小了差異的一個因素2。VCM（REFT和REFB的共模電壓）也通過銷提供外，和名義上是1.5v。
