數字輸入和定時
數字輸入
該dac5652a數據輸入端口接受標準陽性編碼數據位da9和DB9是最高有效位（MSB）。該轉換器輸出支持高達275 MSPS的時鐘速率。最好的性能通常是用一個對稱的占空比寫和時鐘，但是，占空比可能只要定時規格滿足。同樣，設置和保持時間可以選擇在他們的指定的限制。

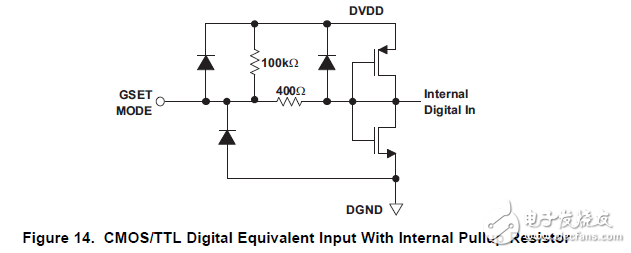

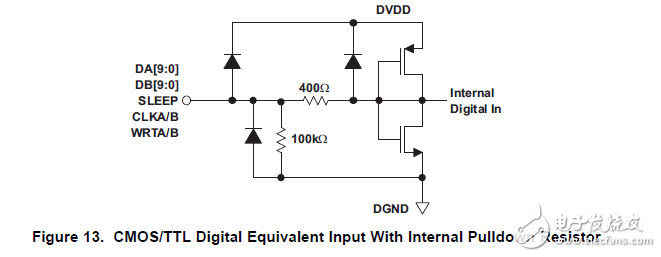

該dac5652a所有數字輸入CMOS兼容。圖13和圖14顯示的原理圖等效CMOS數字輸入的dac5652a。的上拉和下拉電路等效到100KΩ。10位數字數據輸入如下偏移正二進制編碼方案。是的dac5652設計與操作的數字電源（的DVDD）3 V至3.6 V。
