      基于Multisim9_0簡易數字頻率計的設計與仿真

      2017-06-27 | pdf | 818KB | 次下載 | 免費

      資料介紹

      四位十進制計數器

      Multisim9.0作為國際上流行的電子電路輔助設計和分析軟件， 其強大的虛擬儀器庫和軟件仿真功能 ， 為電路設計提供了先進、高效的設計平臺。 本文以簡易數字頻率計為例， 介紹其工作原理、硬件電路設計和仿真過程。

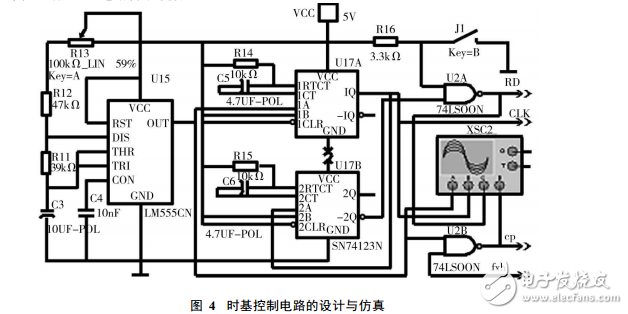

      基于 Multisim9.0簡易數字頻率計的設計采用 Multisim9.0進行設計和仿真時 ， 由于設計的電路較大 ，不能在一張電路圖中放置所有的元件， 故綜合運用 Multisim9.0中的多層次設計功能和總線設計方法。首先， 在新建項目窗口下建立 3頁電路 ;其次， 將整體電路圖分成時基控制電路 （包括時基電路 、控制電路、閘門電路 ）、放大整形電路（包括放大和整形電路）、計數譯碼顯示電路 （包括計數、鎖存、譯碼顯示電路 ）3個局部電路圖 ，分別創建在 3個頁中，在創建局部電路中為簡化電路， 可采用總線設計方法 。最后 , 為實現和完成多頁電路間的鏈接,在局部電路圖中需放置多頁連接器 ,連接多頁連接器到電路中 ,并修改多頁連接器的標號,標號相同的連接器表示它們有導線連接關系。另外 , 建立多少個頁和如何將整體電路分解是根據設計思路需要 ,因人而宜的。

      基于Multisim9_0簡易數字頻率計的設計與仿真

      Multisim 十進制 數字頻率計
