      LGH信號產生與變換電路的設計

      2017-08-19 | docx | 1322KB | 次下載 | 1積分

      資料介紹

      LGH信號產生基礎電路設計

      　　信號產生與變換電路的設計

      　　摘要：本次電路設計運用555定時器和集成運放器LM324N實現方波、三角波、正弦波、三次諧波的轉換，通過555產生方波信號，然后經過積分電路產生三角波，三角波通過低通濾波電路來實現正弦波的輸出，通過有源帶通得到三次正弦波。此次電路設計將電子技術基礎數電部分和模電部分結合在了一起，將所學的知識運用在了實踐中，加深了記憶和理解。

      　　1、設計思路與整體框圖

      　　（1）方波的產生

      　　由555定時器構成多諧振蕩器產生方波輸出，輸出電壓5v，實測頻率為2.8kHz左右。

      　?。?）三角波的產生

      　　由上面產生的方波為輸入，經過積分電路，輸出同頻率，電壓為1.5V左右的三角波。

      　?。?）正弦波的產生

      　　由上面產生的三角波作為輸入，對兩種波形進行分析，經過有源低通濾波電路，輸出同頻率的正弦信號。改變電阻值，改變?cè)鲆?，使輸出正弦幅值?.4V左右。

      　?。?）正弦的三次諧波

      　　由方波信號作為輸入信號，經過兩個二階帶通濾波，其中心頻率為9kHz。

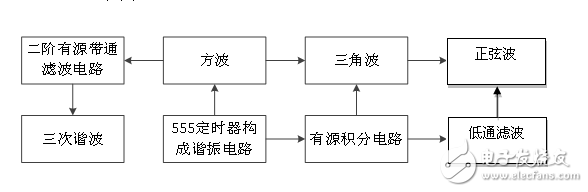

      　　（5）整體框圖：
      LGH信號產生基礎電路設計
