制作1200W的開關電源:這里介紹一個 1200W 的開關電源，這個電源是采用PM4020A 驅動模塊設計的，注意因?yàn)橐粋€(gè)廠家的產品！請不要
隨便傳播。供應愛好動手的朋友制作使用。具體的器件和變壓器可參考下面的電路和產品圖紙，電路版可下載！值
得注意的問題設計時候應該考慮PM4020A 驅動模塊應和四個IRFP460 盡量靠近。

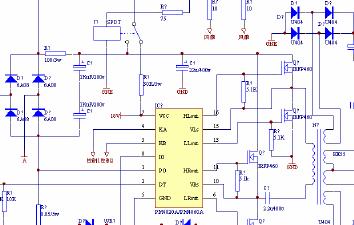

下面是該電路版的應用電路圖，注意和電路版有不相同的地方，應該參考電路版！電路圖只能作參考使用。圖 1：
開關電源
