      自動校準程序節省ACDC電源變換器設計制造

      2011-11-15 | pdf | 385 KB | 次下載 | 免費

      資料介紹

      ?

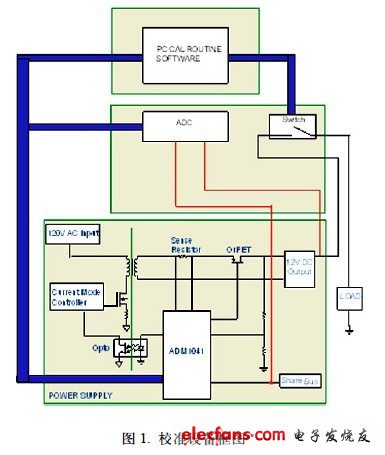

      　　AC/DC電源變換器設計工程師使用微調電位器校準差模誤差共模誤差，它們需要由操作人員在生產過程手工調整消除失誤差和增益誤差。這些誤差是由于非理想元件引起的，例如，流檢測電阻器和運算放大器。這是是一個浪費成本和浪費時的調整過程，最后仍會留下誤差。當機械應力造成微調電位的數值改變時，在工作現場也會出現誤差。新的電源控制集電路(IC)具有通過SMBbus總線對電源進行設置能夠完成這調整和校準的能力?，F(xiàn)在已經開發出自動完成這種調整過程軟件校準程序和接口硬件。本文介紹了一種軟件程序如何與DM1041 電源控制器IC和一個模數轉換器(ADC)一起工作來現這種自動校準過程。它還控制一個可在校準期間按需要施負載的開關。這樣保證了可靠性、可重復性、低成本和快速校準和調整，同時也提高了調整精度。本文還介紹了如何能將該電源變換器設置成具有其系統監視功能〔例如，過流保(OCP)〕和故障監視功能的完整設備。圖1示出校準設備的圖。

      電源變換器 ACDC 自動校準
