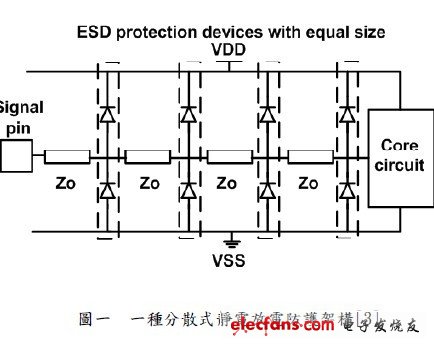

將大尺寸的靜電放電防護元件放置在靠近射頻電路之輸入端，可以提供很高的靜電放電耐受程度。但是其寄生的電容負載卻造成寬頻電路的阻抗無法良好匹配以及頻寬衰減的問題。傳統的等面積分散式四級的靜電放電防護可以達成較好的阻抗匹配，但卻減弱了靜電放電防護能力。為了同時擁有很好的靜電放電防護和射頻電路的電路性能表現，本論文提出了兩個新的分散式靜電放電防護架構。第一個提出的靜電放電防護電路是利用面積遞減的方式來組織分散式靜電放電防護電路，以提升靜電放電防護能力。這種電路稱為遞減面積分散式靜電放電(DS-DESD)防護電路。第二個提出的π型分散式靜電放電(π-DESD)防護電路是把靜電放電防護元件分成兩組，一組靠近輸入端銲墊，一組靠近射頻核心電路，中間再用屏蔽式共平面導波管(CPWG)來連接。這種結構可以同時提升靜電放電防護能力和射頻方面的表現。
