變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。主要由整流(交流變直流)、濾波、再次整流(直流變交流)、制動單元、驅動單元、檢測單元微處理單元等組成的。

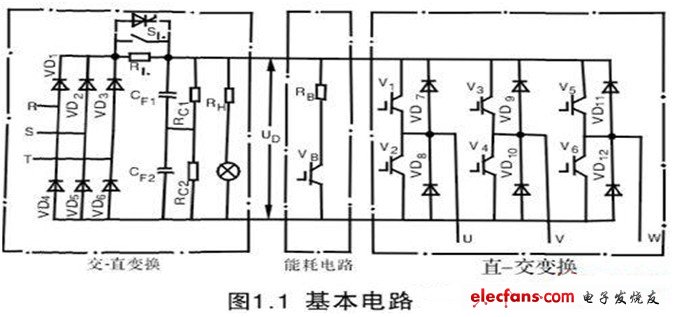

目前，通用型變頻器絕大多數是交—直—交型變頻器，通常尤以電壓器變 頻器為通用，其主回路圖(見圖1.1)，它是變頻器的核心電路，由整流回路(交—直交換)，直流濾波電路(能耗電路)及逆變電路(直—交變換)組成，當然 還包括有限流電路、制動電路、控制電路等組成部分。

1）整流電路

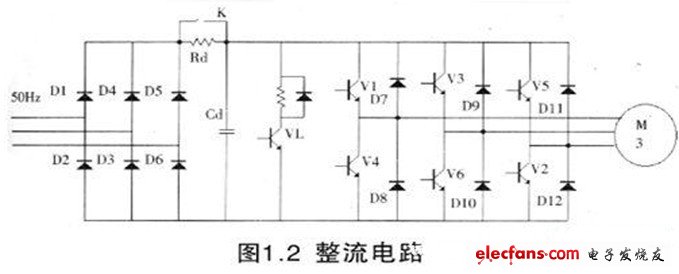

如圖所示，通用變頻器的整流電路是由三相橋 式整流橋組成。它的功能是將工頻電源進行整流，經中間直流環節平波后為逆變電路和控制電路提供所需的直流電源。三相交流電源一般需經過吸收電容和壓敏電阻 網絡引入整流橋的輸入端。網絡的作用，是吸收交流電網的高頻諧波信號和浪涌過電壓，從而避免由此而損壞變頻器。當電源電壓為三相380V時，整流器件的最 大反向電壓一般為1200—1600V，最大整流電流為變頻器額定電流的兩倍。

2)濾波電路
逆變器的負載屬感性負載的異步電動機，無論異步電 動機處于電動或發電狀態，在直流濾波電路和異步電動機之間，總會有無功功率的交換，這種無功能量要靠直流中間電路的儲能元件來緩沖。同時，三相整流橋輸出 的電壓和電流屬直流脈沖電壓和電流。為了減小直流電壓和電流的波動，直流濾波電路起到對整流電路的輸出進行濾波的作用。通用變頻器直流濾波電 路的大容量鋁電解電容，通常是由若干個電容器串聯和并聯構成電容器組，以得到所需的耐壓值和容量。另外，因?yàn)殡娊怆娙萜魅萘坑休^大的離散性，這將使它們隨 的電壓不相等。因此，電容器要各并聯一個阻值等相的勻壓電阻，消除離散性的影響，因而電容的壽命則會嚴重制約變頻器的壽命。
3）逆變電路
逆變電路的作用是在控制電路的作用下，將直流電路輸出的直流電源轉換成頻率和電壓都可以任意調節的交流電源。逆變電路的輸出就是變頻器的輸出，所以逆變電路是變頻器的核心電路之一，起著非常重要的作用。最常見的逆變電路結構形式是利用六個功率開關器件(GTR、IGBT、GTO等)組成的三相橋式逆變電路，有規律的控制逆變器中功率開關器件的導通與關斷，可以得到任意頻率的三相交流輸出。通常的中小容量的變頻器主回路器件一般采用集成模塊或智能模塊。智能模塊的內部高度集成了整流模塊、逆變模塊、各種傳感器、保護電路及驅動電路。如三菱公司 生產的IPMPM50RSA120，富士公司生產的7MBP50RA060，西門子公司生產的BSM50GD120等，內部集成了整流模塊、功率因數校正 電路、IGBT逆變模塊及各種檢測保護功能。模塊的典型開關頻率為20KHz，保護功能為欠電壓、過電壓和過熱故障時輸出故障信號燈。逆變電路中都設置有續流電路。續流電路的功能是當頻率下降時，異步電 動機的同步轉速也隨之下降。為異步電動機的再生電能反饋至直流電路提供通道。在逆變過程中，寄生電感釋放能量提供通道。另外，當位于同一橋臂上的兩個開 關，同時處于開通狀態時將會出現短路現象，并燒毀換流器件。所以在實際的通用變頻器中還設有緩沖電路等各種相應的輔助電路，以保證電路的正常工作和在發生 意外情況時，對換流器件進行保護 。
