MAX16840為LED燈驅動器IC，包含了12V AC和24V AC輸入（例如MR16） LED燈驅動器所需的全部功能，只需極少的外部元件。器件采用專有的輸入電流控制機制，所構建的LED燈兼容于電子變壓器設計，支持后沿調光（帶有電子變壓器）。

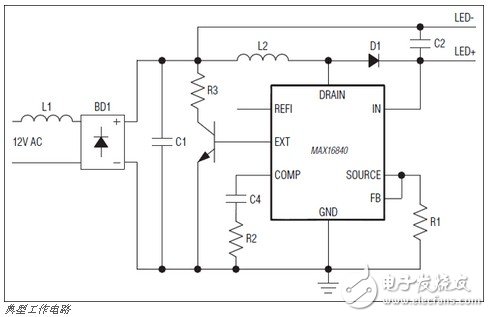

該款IC可用于構建buck、boost和buck-boost拓撲，內置0.2Ω （最大值）、48V開關MOSFET。
IC采用固定頻率、平均電流控制模式。通過FB引腳電壓檢測輸入電流，并調節其平均值。輸入引腳（REFI）用于設置輸入電流值，引腳電壓低于特定門限時，輸入電流與該電壓成正比；電壓超過特定門限時，輸入電流將置于固定的預置水平。利用REFI的非線性特性，連接一個NTC電阻，即可得到熱折返保護。
