隨著分布式發電技術的迅猛發展，作為大電網的有益補充與微型發電裝置的有效利用形式，微網這一概念已經引起各國學者的廣泛關注。美 國 電 氣 可 靠 性 技 術 解 決 方 案 聯 合 會給出的定義為：微網是一種由負荷和微型電源共同組成的系統，它可同時提供電能和熱量；微網內部的電源主要由電力電子器件負責能量的轉換，并提供必需的控制；微網相對于外部大電網表現為單一的受控單元，并可同時滿足用戶對電能質量和供電安全等的要求。微網具有獨立性、靈活性、交互性、經濟性的特點。

　　現在微電網應用的日益廣泛，它們在電力系統的使用率也越來越高。但是人們對電能質量的要求會不斷的提高。無論是諧波、電壓凹陷還是小的擾動，都可能會影響到電網系統，降低電能的質量。雖然居民在日常生活中對電能質量的要求不高，不會因為電能質量的波動而受到太大影響，但是工業生產和公司卻對電能質量的要求很高，短暫的斷電或者電能的陷落都可能會對公司造成難以估計的損失。微電網處于孤島運行模式時，如果微網受到擾動而不穩定時，會導致輸出的電能質量出現很大問題，甚至導致整個微電網震蕩崩潰。要解決微電網孤島運行時出現的電能質量問題，就必須對孤島微網穩定運行進行必要的研究

　　本文就是要研究了解孤島微網運行特性及其基本控制策略和可控微源風光的動態輸出特性，并在此基礎上建立風力發電機、光伏發電的動態輸出模型。基于上述模型分析不可控微源接入對孤島微網穩定運行產生的影響，并仿真驗證。

　　1 孤島微網運行特性及其基本控制策略

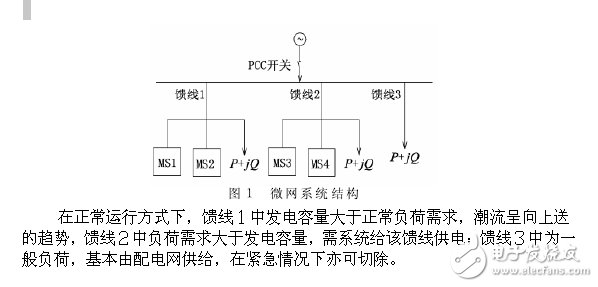

　　微網中的電源多為微電源（簡稱“微源”），微網系統結構示意見圖１。在圖１中，微源由燃氣輪機、光伏電池、燃料電池以及風力發電機組成。光伏系統和燃氣輪機接入饋線１；燃料電池和風力發電機接入饋線２。饋線通過主分隔裝置（通常是一個靜態開關）與配電系統相連，可實現孤網與并網運行模式間的平滑切換，該開關點即ＰＣＣ所在的位置。ＩＥＥＥ?。校保担矗罚福ú莅福┮?guī)定在ＰＣＣ處，微網的各項技術指標必須滿足預定的規范
