逆變電路直流側電源是電壓源的稱為電壓型逆變電路， 三相電壓型逆變電路的主電路。直流電源采用相控整流電路，由普通晶閘管組成。逆變電路由6個導電臂組成，每個導電臂均由具有自關斷能力的全控型器件及反并聯二極管組成，所以實際上也是一種全控型逆變電路。電壓型逆變電路主要用于兩方面：籠式交流電動機變頻調速系統。。IGBT（Insulated Gate Bipolar Transistor），絕緣柵雙極型晶體管，是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件， 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大;MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

1.1 電壓源逆變電特點

直流側為電壓源或并聯大電容，直流側電壓基本無脈沖；輸出電壓為矩形波，輸出電流因負載阻抗不同而不同；阻感負載時需提供無功。為了給交流側向直流側反饋的無功提供通道，逆變橋各臂并聯反饋二極管。

1.2 電路基本原理

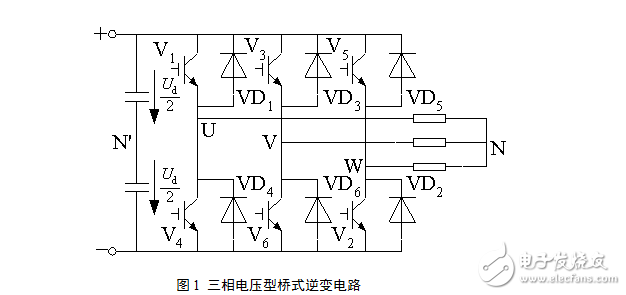

在三相逆變電路中，應用最廣的是三相橋式逆變電路，采用IGBT作為開光器件的電壓型三相橋式逆變電路如下圖1所示。
