      反激變壓器計算實例

      2014-08-16 | doc | 107KB | 次下載 | 1積分

      資料介紹

      　　變壓器計算

      　　技術要求：輸入電壓Vin：90-253Vac

      　　輸出電壓Vo：27.6V

      　　輸出電流Io：6A

      　　輸出功率Po：166W

      　　效率η：0.85

      　　輸入功率Pin：195W

      反激變壓器計算實例

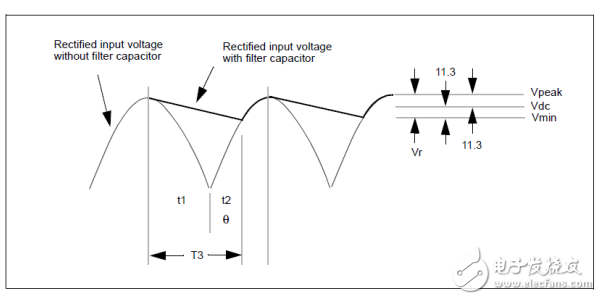

      　　上圖為整流后濾波電容上電壓波形，在最低輸入電壓下，如果我們想在濾波電容上得到的電壓Vdc為115V，則從上圖可以得到：

      　　Vpk=90*1.414=127V

      　　Vmin=Vdc-（Vpk-Vdc）=103V

      　　將電源模塊等效為一個電阻負載的話，相當于在T3時間內電容對恒定功率負載進行放電，電容電壓降低（Vpk-Vmin）V。

      　　Idc*T3=C*△V

      　　其中：

      　　△V=Vpk-Vmin=127-103=24V

      　　關鍵部分在T3的計算，T3=t1+t2，t1為半個波頭，時間比較好算，對于50Hz的交流來說，t1=5mS，然后就是計算t2，其實t2也很好計算，我們知道交流輸入電壓的公式為

      　　Vx=Vpksinθx，根據已知條件，Vx=103V，Vpk=127V，可以得到θx=54度，所以t2=54*10ms/180=3mS， T3=t1+t2=8mS。

      　　C=1.7*8/24=0.57mF=570uF
