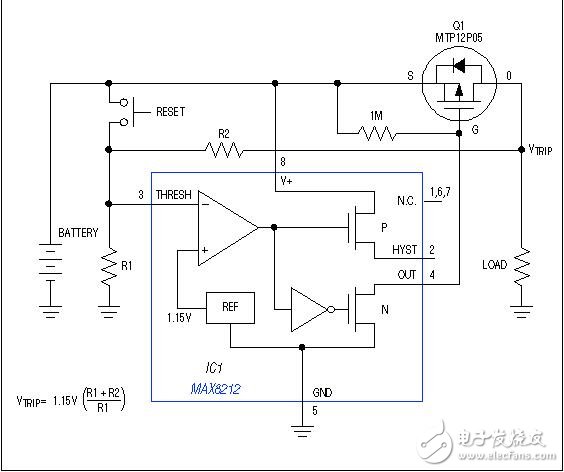

為防止電池?fù)p壞，圖1的電路斷開負載在預定的電壓水平。這一水平（VTRIP，密切與電池電壓）是由R1和R2，在IC1的3腳的電壓等于1.15v確定：VTRIP = 1.15v（R1+R2）/ R1。允許的范圍為2V至16.5V VTRIP。
電池
