      24V交流單相在線式不間斷電源（E題）

      摘要：在此系統中，采用PWM芯片KA3525組成推挽式24V交流單相在線式不間斷電源。經隔離變壓器對系統輸入36V的交流電。輸出交流電壓可通過AC/DC整流器，輸出36V直流電，在經過DC/AC逆變器對輸入的36V直流電逆變?yōu)?4V交流電，同時在逆變過程中也可通過蓄電池供電，從而實現在線式UPS功能。通過KA3525對輸出占空比進行控制，進而使其效率可達到80%左右。并且本系統能夠很好的解決正弦波的交叉失真。同時，本系統還具有自動充電、欠壓，過載保護以及顯示的功能。

      關鍵詞：不間斷 逆變 UPS

      一、 設計任務與要求

      1. 任務

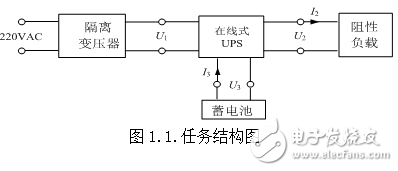

      設計并制作輸出電壓為24VAC在線式不間斷電源，結構框圖如圖1.1所示。

      24V交流單相在線式不間斷電源

      2. 要求：

      2.1 基本要求

      （1）在交流供電U1=36VAC和直流供電U3=36VDC兩種情況下，保證輸出電壓U2=24VAC，且保證其頻率為50±1Hz，額定輸出功率80W；

      （2）切斷交流電源后，在輸出滿載情況下工作時間不少于2分鐘；

      （3）交流供電時，電源達到以下要求：

      1. 電壓調整率：滿載條件下，U1從29VAC增加至43VAC，U2變化不超過5%；

      2. 負載調整率：U1=36VAC、U2=24VAC，從空載到滿載，U2變化不超過5%；

      不間斷電源
